DIY Werkzeugwagen
Montag, 5. August 2013, 18:46
Hallo zusammen,
ich hoffe ich bin hier im richtigen Thema - falls nicht, bitte ins Offtopic verschieben.
Aalso, nach sehr langer Abstinenz hier im Selbstgebauten, nun mal wieder was von mir. Nein, dieses Mal keine CNC-gefrästen Kühler - die Zeiten sind vorbei
Man wird älter, die Projekte wachsen, man zieht um und von Zeit zu Zeit sammelt sich immer mehr Werkzeug an. Um dem Ganzen Herr zu werden, muss nun ein Werkzeugwagen her. Die man kaufen kann und die mir gefallen (SnapOn, Hazet, Gedore) sind mir zu teuer (darüber hinaus kann ich mir auch keine Palette anliefern lassen
) und die Werkzeugwagen im Baumarkt fand ich doof, zu klapprig und nicht schön.
Also baue ich mir jetzt einen eigenen Werkzeugwagen, den ich an meine Bedürfnisse (Größe, Design, Aufbau) optimal anpassen kann. Leider bin ich mit den Fertigungsmöglichkeiten etwas eingeschränkt, sodass ich auf Standardmaterialien zurückgreifen muss.
Los geht's - leider nur Handybilder...
So soll der mal aussehen:
Aluprofile gleich schon passend zugeschnitten bestellt. Leider voller Späne - also erstmal entgratet und geduscht
Fangen wir mal an:
Die Maulschlüssel sollen da auch rein
Ich habe versucht es so zu planen, dass ich nichts spanend bearbeiten muss. Alles nur geschraubt:
Spät war es - Essen!
Bald gibts mehr davon!
Freu mich auf eure Kommentare!
dami
ich hoffe ich bin hier im richtigen Thema - falls nicht, bitte ins Offtopic verschieben.
Aalso, nach sehr langer Abstinenz hier im Selbstgebauten, nun mal wieder was von mir. Nein, dieses Mal keine CNC-gefrästen Kühler - die Zeiten sind vorbei
Man wird älter, die Projekte wachsen, man zieht um und von Zeit zu Zeit sammelt sich immer mehr Werkzeug an. Um dem Ganzen Herr zu werden, muss nun ein Werkzeugwagen her. Die man kaufen kann und die mir gefallen (SnapOn, Hazet, Gedore) sind mir zu teuer (darüber hinaus kann ich mir auch keine Palette anliefern lassen
) und die Werkzeugwagen im Baumarkt fand ich doof, zu klapprig und nicht schön.Also baue ich mir jetzt einen eigenen Werkzeugwagen, den ich an meine Bedürfnisse (Größe, Design, Aufbau) optimal anpassen kann. Leider bin ich mit den Fertigungsmöglichkeiten etwas eingeschränkt, sodass ich auf Standardmaterialien zurückgreifen muss.
Los geht's - leider nur Handybilder...
So soll der mal aussehen:
Aluprofile gleich schon passend zugeschnitten bestellt. Leider voller Späne - also erstmal entgratet und geduscht
Fangen wir mal an:
Die Maulschlüssel sollen da auch rein
Ich habe versucht es so zu planen, dass ich nichts spanend bearbeiten muss. Alles nur geschraubt:
Spät war es - Essen!
Bald gibts mehr davon!
Freu mich auf eure Kommentare!
dami
Jogibär
God
Montag, 5. August 2013, 19:59
Gnnnnnnaaaaaa jetzt habe ich Hunger! Bin neugierig wie es weiter geht, so ein Werkzeugwagen ist echt was feines.
Ich wäre nach Fertigstellung an einer Berechnung der Gesamtkosten + Shoplink wo die die Teile gekauft hast, interessiert, wenn es keinen zu großen Aufwand macht.
Bin neugierig wie es weiter geht, so ein Werkzeugwagen ist echt was feines.Ich wäre nach Fertigstellung an einer Berechnung der Gesamtkosten + Shoplink wo die die Teile gekauft hast, interessiert, wenn es keinen zu großen Aufwand macht.
Freakmaster
Senior Member
Dienstag, 6. August 2013, 10:30
Könnte sehr nett werden
Welche Maße hast du denn Außenkante Wagen bzw. Innenmaß bei den Schubladen?
Sehe ich das richtig, dass du Vollauszüge verwendest? Wenn ja, was sind das denn für welche (Maße, Gewicht, Hersteller)?
Aus was baust du denn die Schubladen?
Und was für Profile möchtest du denn für die Griffleiste verwenden?
Fragen über Fragen
Welche Maße hast du denn Außenkante Wagen bzw. Innenmaß bei den Schubladen?
Sehe ich das richtig, dass du Vollauszüge verwendest? Wenn ja, was sind das denn für welche (Maße, Gewicht, Hersteller)?
Aus was baust du denn die Schubladen?
Und was für Profile möchtest du denn für die Griffleiste verwenden?
Fragen über Fragen
RedFlag1970
God
Dienstag, 6. August 2013, 12:53
Mir stellt sich gerade eher die Frage des Schwerpunkts bei dem Ding. Ich denke da an die Hebelwirkung, wenn man zB die vollgefüllt oberste Schublade rausfährt :/ kippt der Wagen dann um ?
Na, da hätte ich wohl eher Angst bei den windigen Baumarktteilen....
dami
Senior Member
Dienstag, 6. August 2013, 17:02
Also der Werkzeugwagen wird folgende Abmaße haben (LxTxH): 690 x 440 x 950.
Schubladen und Wände werden aus filmbeschichteten Multiplexplatten Birke bestehen.
Die Vollauszüge habe ich von ebay, sind 350mm Lang und haben eine Tragkraft von (ich glaube) 35kg. Schön mit Selbsteinzug und Öldämpfung!
Was mich an den Kauflösungen bisher auch immer gestört hat ist die Schubladensperre, wenn eine Schublade ausgezogen ist. Das nervt! Gibts hier natürlich nicht! Will mir nicht von einem Kasten vorschreiben lassen wann ich welche Lade öffnen darf!
Der Wagen wird nachher so schwer sein, dass der auch nicht kippen wird - wurde alles berechnet
dami
Schubladen und Wände werden aus filmbeschichteten Multiplexplatten Birke bestehen.
Die Vollauszüge habe ich von ebay, sind 350mm Lang und haben eine Tragkraft von (ich glaube) 35kg. Schön mit Selbsteinzug und Öldämpfung!
Was mich an den Kauflösungen bisher auch immer gestört hat ist die Schubladensperre, wenn eine Schublade ausgezogen ist. Das nervt! Gibts hier natürlich nicht! Will mir nicht von einem Kasten vorschreiben lassen wann ich welche Lade öffnen darf!
Der Wagen wird nachher so schwer sein, dass der auch nicht kippen wird - wurde alles berechnet
dami
Freakmaster
Senior Member
Mittwoch, 7. August 2013, 08:44
Wie löst du denn die Befestigung der Auszüge?
Mir würde momentan nur folgende Lösung einfallen: 8mm Seitenplatten in die Nut vom Profil einschieben und dann bei jedem Auszug so unterfüttern, dass man am vorderen Profil vorbei kommt (müssten bei 12,7mm Auszügen und 8mm Nut geschätzte 12-14mm sein).
Ich wollte mir auch irgendwann mal einen solchen Wagen bauen.
Nur hat bisher die Zeit bzw. eigentlich eher die Muße, mir Gedanken zu machen, gefehlt - der Thread hier ist jetzt der benötigte Arschtritt loszulegen
@RedFlag: In einem solchen (Privat-)Falle bist der Vollpfosten normalerweise dann du selbst
Mal abgesehen davon, dass es da ordentliche Verletzungen geben kann wenn dein Fuß drunter ist bist dann schööööön selbst schuld und darfst wieder alles einsammeln.
Mir würde momentan nur folgende Lösung einfallen: 8mm Seitenplatten in die Nut vom Profil einschieben und dann bei jedem Auszug so unterfüttern, dass man am vorderen Profil vorbei kommt (müssten bei 12,7mm Auszügen und 8mm Nut geschätzte 12-14mm sein).
Ich wollte mir auch irgendwann mal einen solchen Wagen bauen.
Nur hat bisher die Zeit bzw. eigentlich eher die Muße, mir Gedanken zu machen, gefehlt - der Thread hier ist jetzt der benötigte Arschtritt loszulegen
@RedFlag: In einem solchen (Privat-)Falle bist der Vollpfosten normalerweise dann du selbst
Mal abgesehen davon, dass es da ordentliche Verletzungen geben kann wenn dein Fuß drunter ist bist dann schööööön selbst schuld und darfst wieder alles einsammeln.
dami
Senior Member
Mittwoch, 7. August 2013, 18:51
Dass so eine Schubladensperre einen gewissen Sinn hat will ich gar nicht abstreiten. Ich mag sie nur nicht. Besonders stört sie mich, wenn ich eine Schublade aufmachen will, während die geöffnete gerade zufährt. Normalerweise muss man dann immer warten, bis die eine vollständig geschlossen ist.
@Freakmaster:
Wie befestige ich die Auszüge? Da habe ich auch lange drüber nachgedacht. Was du schreibst, kommt meiner Lösung recht nahe.
Weiter geht's!
Schwierig war bei der Wahl der Befestigung der Aluprofile, dass ich die Nuten nicht mehr bis in die Ecken nutzen konnte, also habe ich mit "Federn" gebaut. Aus günstigerem Holz. Multiplex ist teuer genug.
Sandwichbauweise
Passt ziemlich gut. Die Abstände zu den Radien der Aluprofile gefallen mir auch. Ist jetzt schon kanonenschwer!!
Man kann erkennen was es wird
Ich habe aus Platz-, Kosten- und Gewichtsgründen nur die Seitenwände "doppelwandig" ausgeführt.
Jetzt die Auszüge. Ist für einen "Nicht-Fachmann" ganz schön fummelig die ordentlich, gerade und im richtigen Abstand einzubauen. Hoffentlich passt alles nachher...
Tagesziel erreicht!
Der Korpus ist jetzt durch die Aluprofile und die eingesetzten Wände und Deckel richtig stabil! Zwischen die Aluprofilnuten und den Holzfedern habe ich Papier gepackt. Dadurch gingen die Federn richtig schön stramm und spielfrei in die Nuten. Da klappert nix!
Ist übrigens ganz schön anstrengend alles im Wohnzimmer zu bauen
Als nächstes kommen die Schubladen und der Boden mit den Rollen.
dami
@Freakmaster:
Wie befestige ich die Auszüge? Da habe ich auch lange drüber nachgedacht. Was du schreibst, kommt meiner Lösung recht nahe.
Weiter geht's!
Schwierig war bei der Wahl der Befestigung der Aluprofile, dass ich die Nuten nicht mehr bis in die Ecken nutzen konnte, also habe ich mit "Federn" gebaut. Aus günstigerem Holz. Multiplex ist teuer genug.
Sandwichbauweise
Passt ziemlich gut. Die Abstände zu den Radien der Aluprofile gefallen mir auch. Ist jetzt schon kanonenschwer!!
Man kann erkennen was es wird
Ich habe aus Platz-, Kosten- und Gewichtsgründen nur die Seitenwände "doppelwandig" ausgeführt.
Jetzt die Auszüge. Ist für einen "Nicht-Fachmann" ganz schön fummelig die ordentlich, gerade und im richtigen Abstand einzubauen. Hoffentlich passt alles nachher...
Tagesziel erreicht!
Der Korpus ist jetzt durch die Aluprofile und die eingesetzten Wände und Deckel richtig stabil! Zwischen die Aluprofilnuten und den Holzfedern habe ich Papier gepackt. Dadurch gingen die Federn richtig schön stramm und spielfrei in die Nuten. Da klappert nix!
Ist übrigens ganz schön anstrengend alles im Wohnzimmer zu bauen
Als nächstes kommen die Schubladen und der Boden mit den Rollen.
dami
Freakmaster
Senior Member
Donnerstag, 8. August 2013, 07:41
Die Federn sind auch mal ne Idee...8mm Federn, 16er Platte außen und eine 12er innen?
Wie hoch machst du denn die Schubladen?
Die kleineren Schubladen würde ich gefühlsmäßig aus 12mm Platten bauen.
Die unteren für die großen Teile mit 16er.
Kannst du das Gefühl bestätigen?
Schaut schon richtig gut aus. Gefällt mir
Machst du oben drauf noch eine Platte mit Gummimatte / Rand zum Ablegen von Kleinteilen / Werkzeug?
dami
Senior Member
Freitag, 9. August 2013, 16:30
Die Schubladen sind aus 12mm Platten für Seiten und Fronten und 9mm Platten für die Böden. Alles Multiplex.
Die Höhen sind 60, 90 und 140mm. Bin schon dabei die zusammenzuschrauben. Ich denke morgen gibts Bilder.
Oben auf dem Wagen und in den Schubladen sollen so Gummimatten liegen. Dann klappert das Werkzeug nicht so
dami
Die Höhen sind 60, 90 und 140mm. Bin schon dabei die zusammenzuschrauben. Ich denke morgen gibts Bilder.
Oben auf dem Wagen und in den Schubladen sollen so Gummimatten liegen. Dann klappert das Werkzeug nicht so
dami
dami
Senior Member
Sonntag, 11. August 2013, 13:40
Der Dami baut wieder *freu*
Ich weiß noch als du den 925er Silber Kühler gebaut hast, vorallem extra noch nen Ofen für kaufen
Was man bisher so sieht, finde ich auch das Projekt gut.
Beim letzten Umzug habe ich im Keller den Muffelofen wiedergefunden. Habe ihn dann doch entsorgt. Da kamen aber sofort wieder die Erinnerungen hoch!
Ich schau mal, ob ich noch ein Foto finde...
So, nun geht's aber weiter.

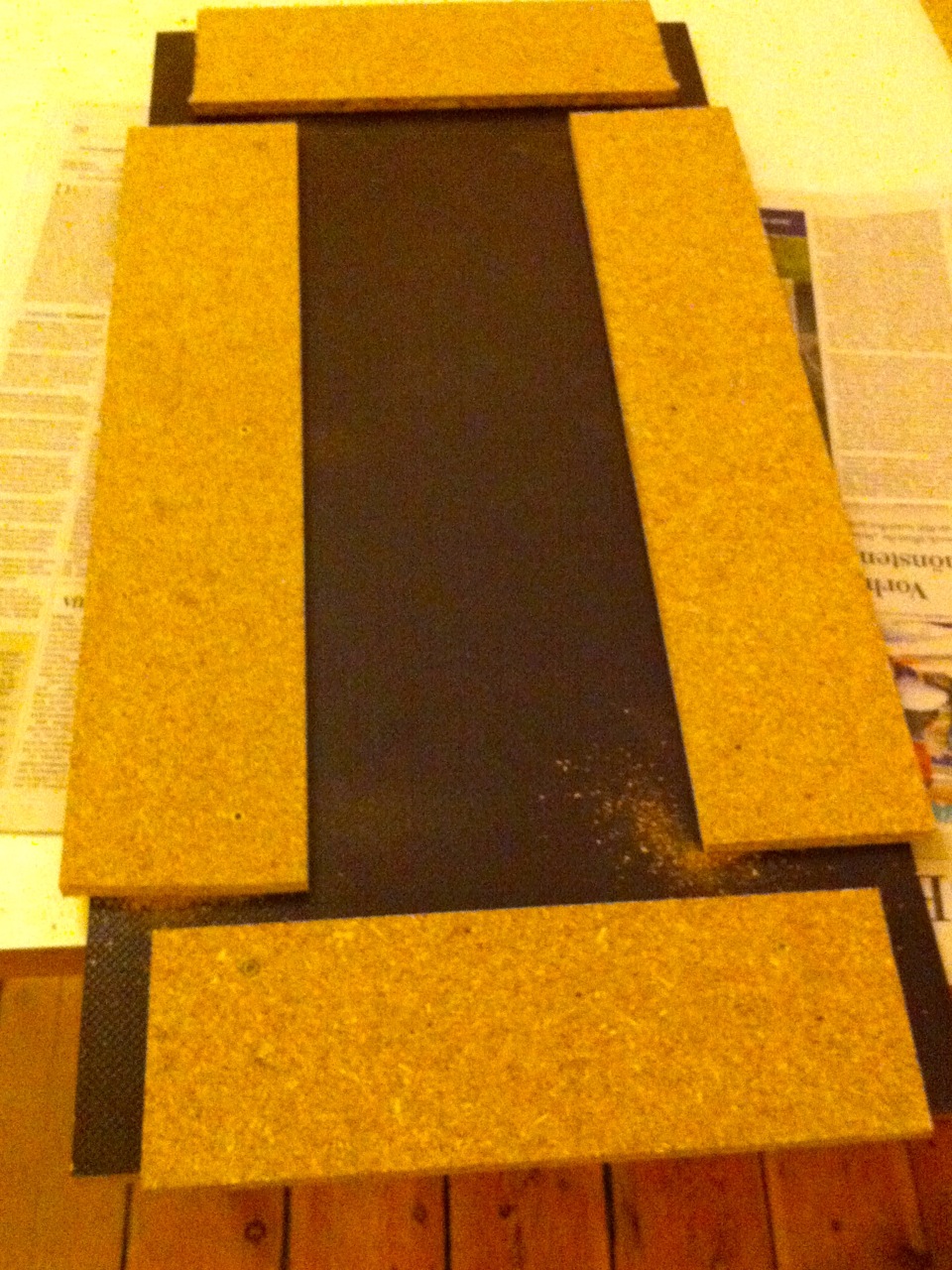

Hier die Zuschnitte für die Schubladen. Wie schon erwähnt: 12mm Wand, 9mm Boden
Zusammenbau
Die Schubladen sollen ja auch nirgendwo hängenbleiben - darum senken. Hab zwischen den Schubladenfronten nur 2mm Luft eingeplant.
Ein paar sinds noch...
Die Aluprofile aus den Renderbildern konnte ich leider nirgends auftreiben. Darum habe ich L-Profile gewählt.
Puh, alle fertig. Nun geht's an den Einbau.
Fertig!
Passt, wackelt, hat Luft. Fällt nicht um
Gefällt mir richtig gut!
Jetzt muss ich nur noch die Gummimatten zuschneiden, die derzeit auf dem Balkon auslüften (die stinken unerträglich), und den Wagen befüllen.
Werkzeug-dami
... man kann halt nie genug Werkzeug haben.
dami
Senior Member
Montag, 19. August 2013, 18:00
Nun habe ich den Wagen schon etwas in Betrieb und muss sagen, dass ich noch immer nachhaltig begeistert bin. Besonders gefällt mir der Kontrast vom Alu zum Holz (er sieht gut in der Wohnung aus) und die Rollenvollauszüge mit Selbsteinzug und Dämpfung. Läuft geschmeidig und ruhig. Kann ich nur empfehlen!
Weil die Frage nach den Kosten aufkam:
Rollen: 19,00
Auszüge: 96,00
Aluprofile: 62,00
Profilverbinder: 56,00
Griffe: 48,00
Schrauben: 20,00
Holz: 140,00
Alles zusammen also bummelig 440€
Wahrhaftig kein Schnapper, aber deutlich besser als das was es für das Geld zu kaufen gibt. Und dann kam dazu noch der Selbstbautrieb, der vollständig befriedigt wurde!!
dami
Weil die Frage nach den Kosten aufkam:
Rollen: 19,00
Auszüge: 96,00
Aluprofile: 62,00
Profilverbinder: 56,00
Griffe: 48,00
Schrauben: 20,00
Holz: 140,00
Alles zusammen also bummelig 440€
Wahrhaftig kein Schnapper, aber deutlich besser als das was es für das Geld zu kaufen gibt. Und dann kam dazu noch der Selbstbautrieb, der vollständig befriedigt wurde!!
dami
