Deckel sollte oben sein oder zumindest vertikal sein. Der Sensor ist mechanisch. Da befindet sich ein Flügelrad auf einer Metallspitze und diese Spitze zeigt Richtung Deckel. Wenn der Deckel nach unten gerichtet ist, "schabt" das Rädchen am Deckel und liefert "falsche" Werte oder klemmt gar/bleibt hängen.

Das mit den Winkeln ist völliger Blödsinn. Betrifft nur die mps flow Durchflusssensoren weil die nicht mechanisch sind. Du hast höchstens wahrnehmbare Fließgeräusche. Die hast du aber eh bei jedem Winkel.

Jede Kurve und jeder Winkel. Jede Komponente und überhaupt alles. Auch "eigentlich grade" Schläuche erzeugen Turbolenzen die sich irgendwie auf die Genauigkeit des Durchflusses auswirken (können). Aber letztendlich ist der Durchfluss "zuerst einmal" überall gleich. Ein mechanisch arbeitender Durchflusssensor ist gegen diese Turbolenzen wesentlich gefeiter als einer aus der mps-Reihe. Von daher ist ein harter 90°-Winkel direkt vor dem Sensor so egal wie die Verengung des Schlauches durch Schnelltrennkupplungen.

Wie genau willst du es haben? Solls eine wakü aus dem mainstream sein oder willst du wissenschatlich belastbare Versuche fahren? Und jede custom-wakü ist anders. Der Sensor kann allein schon deshalb nicht bei jeder wakü gleiche Ergebnisse liefern. Sogar eine AiO wird allein schon durch die Serienstreuungen bei den Pumpen nicht immer gleich sein können.

Hi
bei deinen Forderungen wirst du auch mit Winkeln direkt vor dem Sensor immer glücklich sein. Versprochen.

Allerdings kann es gut sein, dass auch bei dir die Werte mitunter im Bereich von ~10 Liter pro Stunde schwanken können. Ich habe bei mir z.b. die LT-Variante verbaut. Davor habe ich ca. 5cm Schlauch und davor wiederum einen 45° Winkel. Meine Pumpen sind so eingestellt, dass ich einen Durchfluss von 1,8 Liter pro Minute habe bzw. ~108 pro Stunde. Aber die Werte schwanken mehrfach pro Minute um ca 0,2 Liter pro Minute.

Das ein T-Stück danach Auswirkungen hat, glaube ich nicht. Das ein Winkel oder what ever davor Auswikungen hat, ist klar, aber in meinen Augen vernachlässigbar. Selbst igor hat in seinem gesamten Video zu dem Sensor keine belastbaren Daten geliefert wie hoch die Auswirkungen z.b. durch ein 90° Winkel sind. Er rät davon ab, aber das ist imo Meinungsmache. Und das er sagt, 10cm vor dem Sensor ein grades Stück Leitung, habe ich zuerst mal vor Jahren bereits von AC gelesen als die mps-flow-Reihe auf den Markt kam und die sind halt sehr Anfällig für Turbolenzen. Das Rädchen im mechanischen Sensor verzeiht da viel mehr.

Je nach Schlauch und Aufbau können Winkel, Turbulenzen.. mehr als 5% Messfehler verursachen. Im unteren Messbereich also <80 l/h eher 10%.
Wenn die Umgebungsbedingungen konstant sind (Durchfluss und Temperatur) sollten die Messwerte nicht großartig schwanken.
Bei konstruktionen mit mehren Pumpen schwankt auch der reale Durchfluss bei halbwegs konstanter Pumpendrehzahl.

Schon wenn man 2 Sensoren mit 20cm geradem Schlauch hintereinander schaltet hat man unterschiedliche Messwerte durch die Turbulenzen die der erste Sensor erzeugt.

Also Waagerecht muss er sein wie ja auch in der Anleitung etc steht da der Sensor ja mechanisch arbeitet.
Jedoch ist das mit den Winkeln vor dem Sensor etc. eigentlich quatsch.

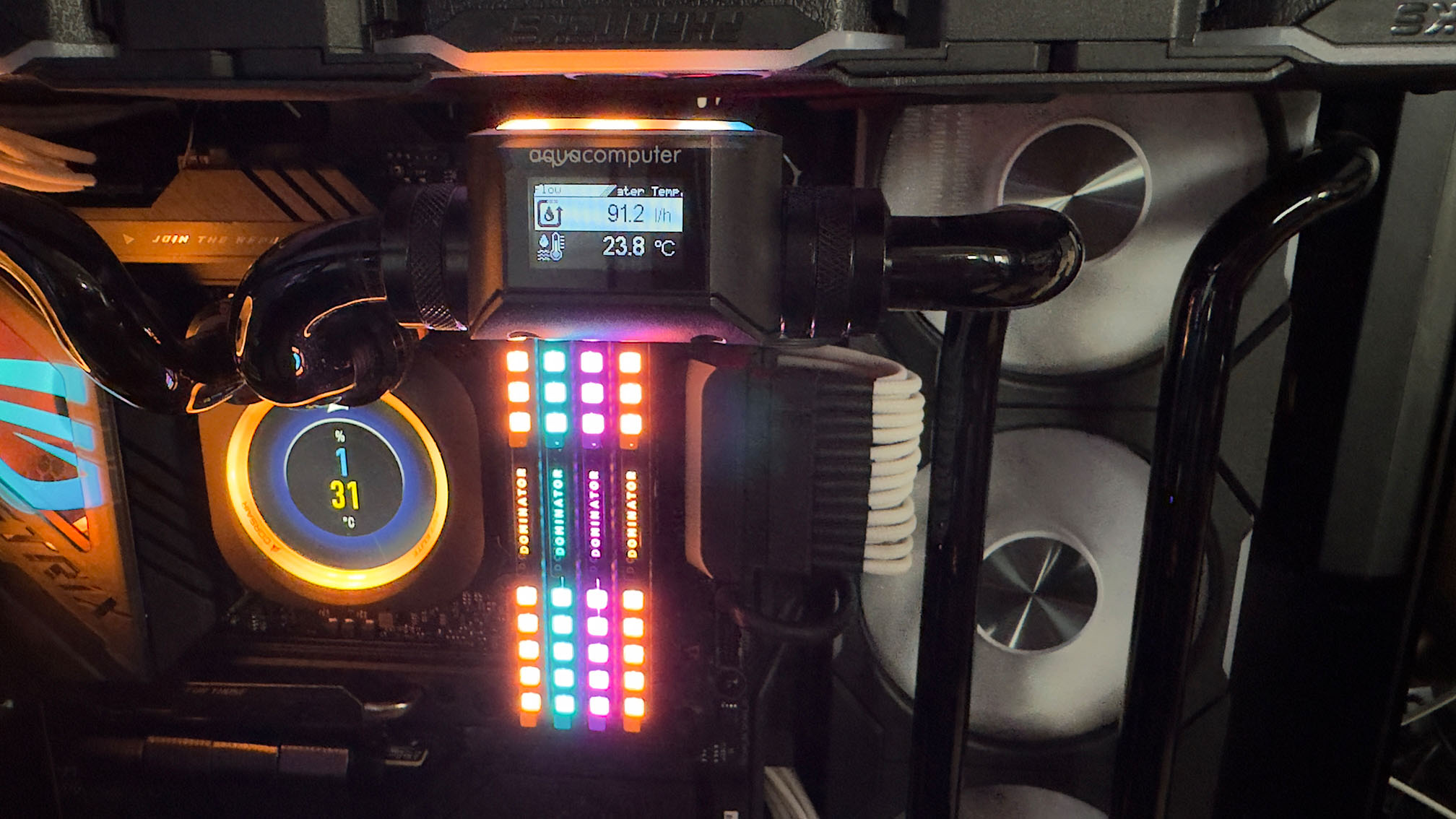

Ich habe meinen auch entsprechend verbaut und ich habe nicht nur einen Winkel direkt davor .
Wie man sehen kann habe ich keinerlei Probleme was Durchfluss angeht auch habe ich keinerlei Probleme im Wasserkreislauf (Verwirbelungen etc)

Zitat von »BoRax«

Jedoch ist das mit den Winkeln vor dem Sensor etc. eigentlich quatsch.

meinst du, das kann man messen und erklären.

Zitat von »BoRax«

keinerlei Probleme was Durchfluss angeht

darum geht es nicht, der Sensor ist im Absolutwert nicht mehr so genau, die Messgenauigkeit wird also geringer.

Zitat von »BoRax«

Also Waagerecht muss er sein wie ja auch in der Anleitung etc steht da der Sensor ja mechanisch arbeitet.

Wozu muss er waagerecht sein?

Zitat von »Dops«

Wozu muss er waagerecht sein?

Muss er nicht - diese Einbaulage wird aber für den geräuscharmen Betrieb empfohlen (Lagerung des Flügelrads im Gehäuse)

Zitat von »Bedienungsanleitung«

3. Montage
Integrieren Sie den Sensor in Ihren Kühlkreislauf, die Durchflussrichtung im Sensor ist beliebig.
Für einen optimalen und geräuscharmen Betrieb sollten die Eingabetasten und weiße Beleuchtungsfläche des Sensors nach oben gerichtet sein
