SeYeR
God
Projekt - Hochleistungs Filter
mercredi 19 août 2009, 13:31
So Leute,
Nachdem AC wohl so schnell nichts an dem bestehenden Filter ändern wird, und sich mein alter G1/4" mit Filtergewebe verabschiedet hat, habe ich mich mal hingesetzt und Ersatz gebastelt.
Zuerst hatte ich einen Aufsteck-Filter für die AS entworfen, welcher wie das aqainlet einfach auf die AS aufgesteckt werden sollte.
Jedoch habe ich mich entschieden irgendwann einmal (wenn dann mal auch der neue AC Radiator kommt) eine dual Laing ein zu bauen.
Aussehen sollte das dann in etwa so:
Gleichzeitig gab es dazu einen normalen Aufsteck- Satz ohne Filter. Unten wird die AS aufgesteckt und der Einlass ist dann ein G1/4" Gewinde.
Vielleicht bietet AC ja mal so etwas an, es fehlt nur noch die Edelstahlblende.

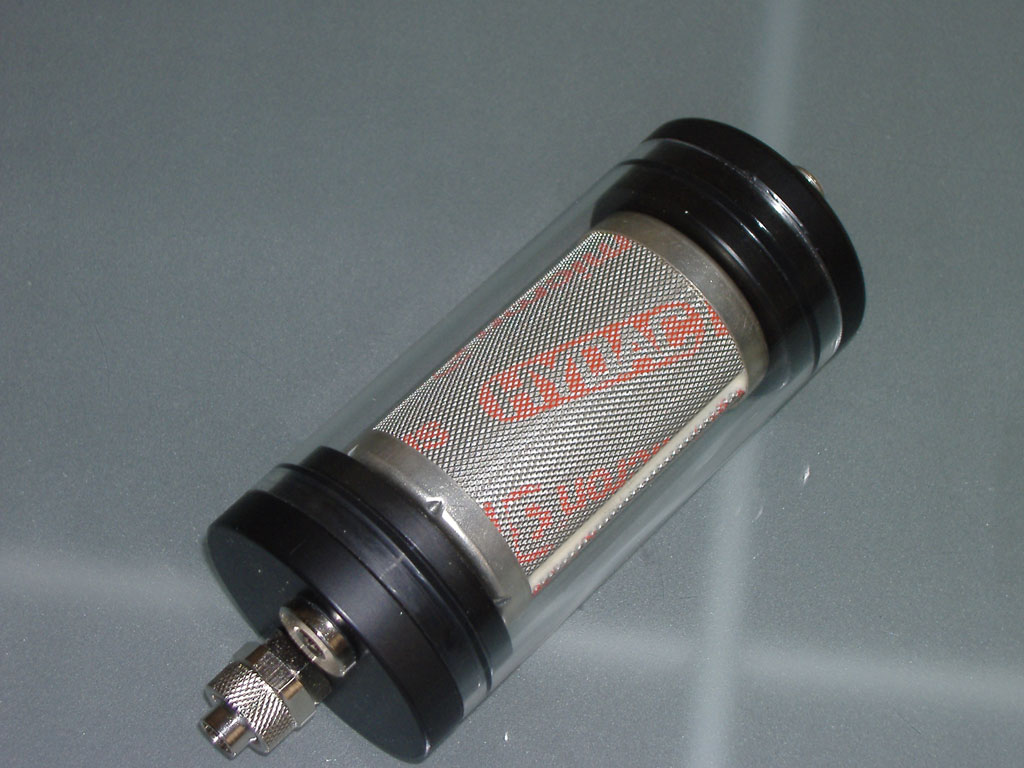

So nun zu meinem Endergbnis ohne die Möglichkeit den Filter auf die AS zu stecken....
Der Verwendete Filter ist ein LKW Diesel Hydraulik Feinfilter, hat eine Innen liegende Dichtung und wird auf das Bodenstück aufgesteckt.
Der Durchfluss Test steht noch aus, aber ich bezweifle das der Filter irgendwie den Durchfluss bremsen könnte.
Wenn einer einen Verbesserungsvorschlag hat, nur raus damit.
SeYeR
Nachdem AC wohl so schnell nichts an dem bestehenden Filter ändern wird, und sich mein alter G1/4" mit Filtergewebe verabschiedet hat, habe ich mich mal hingesetzt und Ersatz gebastelt.
Zuerst hatte ich einen Aufsteck-Filter für die AS entworfen, welcher wie das aqainlet einfach auf die AS aufgesteckt werden sollte.
Jedoch habe ich mich entschieden irgendwann einmal (wenn dann mal auch der neue AC Radiator kommt) eine dual Laing ein zu bauen.
Aussehen sollte das dann in etwa so:
Gleichzeitig gab es dazu einen normalen Aufsteck- Satz ohne Filter. Unten wird die AS aufgesteckt und der Einlass ist dann ein G1/4" Gewinde.
Vielleicht bietet AC ja mal so etwas an, es fehlt nur noch die Edelstahlblende.
So nun zu meinem Endergbnis ohne die Möglichkeit den Filter auf die AS zu stecken....
Der Verwendete Filter ist ein LKW Diesel Hydraulik Feinfilter, hat eine Innen liegende Dichtung und wird auf das Bodenstück aufgesteckt.
Der Durchfluss Test steht noch aus, aber ich bezweifle das der Filter irgendwie den Durchfluss bremsen könnte.
Wenn einer einen Verbesserungsvorschlag hat, nur raus damit.
SeYeR
Ce message a été modifié 1 fois. Dernière modification effectuée par "SeYeR" (25 août 2009, 08:57)
Wenn es soweit ist werden Wir eine Ankündigung machen. Zeitpläne oder ähnliches gibt es von uns nicht mehr, da einige nicht damit umgehen können wenn es doch mal länger dauert.
PsiQ
Senior Member
mercredi 19 août 2009, 16:36
Entschuldige die Frage, aber wie halten denn die seitlichen Deckel auf dem Glaskörper ?
Ich seh da nur Dichtungen aber kein Gewinde.
Ein Gewinde oder Bajonettverschluss wäre da doch schön,
falls doch mal Innendruck kommt, damit's das Ding nicht auseinander fetzt.
Oder is das ne solide Presspassung :-)
Sonst ne sehr schöne Sache!
Ich seh da nur Dichtungen aber kein Gewinde.
Ein Gewinde oder Bajonettverschluss wäre da doch schön,
falls doch mal Innendruck kommt, damit's das Ding nicht auseinander fetzt.
Oder is das ne solide Presspassung :-)
Sonst ne sehr schöne Sache!
SeYeR
God
mercredi 19 août 2009, 17:54
Ce message a été modifié 1 fois. Dernière modification effectuée par "SeYeR" (19 août 2009, 17:55)
Wenn es soweit ist werden Wir eine Ankündigung machen. Zeitpläne oder ähnliches gibt es von uns nicht mehr, da einige nicht damit umgehen können wenn es doch mal länger dauert.
PsiQ
Senior Member
mercredi 19 août 2009, 18:40
Ääh.. ich glaub das waren was um 8 bar, wenn ich auf n schlauch stehe, je nach Abnutzungsgrad der Zahnräder
Das kann man aber auch mit ner externen Halterung (U-Profil) sichern die bei den anschlüssen mit verschraubt wird, oder eben mit nem Bajonett.
Für die normale Brunnenpumpe tuts das schon so :-)
Trotzdem schön :-)
Das kann man aber auch mit ner externen Halterung (U-Profil) sichern die bei den anschlüssen mit verschraubt wird, oder eben mit nem Bajonett.
Für die normale Brunnenpumpe tuts das schon so :-)
Trotzdem schön :-)
SeYeR
God
jeudi 20 août 2009, 19:41
Ne mit Studieren hab ich nichts am Hut
Habe mal Bautechnischer Assistent gelernt, daher kann kann ich ein wenig mit CAD Software umgehen....
Habe mal Bautechnischer Assistent gelernt, daher kann kann ich ein wenig mit CAD Software umgehen.... Wenn es soweit ist werden Wir eine Ankündigung machen. Zeitpläne oder ähnliches gibt es von uns nicht mehr, da einige nicht damit umgehen können wenn es doch mal länger dauert.
Mohrchen
Senior Member
vendredi 21 août 2009, 04:09
Also erstmal sieht das Teil schick aus. Aber wenn du schon in die LKW Kiste greifst, mach das doch richtig und baue gleich noch die zum Filter gehörende Entlüftungspumpe mit ein. Das wäre mal was richtiges und ich glaube viele würden es dir danken, wenn sie nicht ihren Frostschutz saufen müssen.
wenn du schon in die LKW Kiste greifst, mach das doch richtig und baue gleich noch die zum Filter gehörende Entlüftungspumpe mit ein. Das wäre mal was richtiges und ich glaube viele würden es dir danken, wenn sie nicht ihren Frostschutz saufen müssen.
SeYeR
God
vendredi 21 août 2009, 09:25
Ach das Zeug soll man gar nicht zum Gurgeln benutzen? Ne im ernst bring mich nicht auf dumme Gedanken, allerdings sind die Handpumpen recht groß und unansehnlich.
Citation
Also erstmal sieht das Teil schick aus. Aber
wenn du schon in die LKW Kiste greifst, mach das doch richtig und baue
gleich noch die zum Filter gehörende Entlüftungspumpe mit ein. Das wäre
mal was richtiges und ich glaube viele würden es dir danken, wenn sie
nicht ihren Frostschutz saufen müssen.
Um davon eine Serie produzieren zu können müsste ich noch vieles verändern, außerdem fehlen noch die Tests, und die Langzeiterfahrung.
Hi,
Also der Filter ist echt mal was richtig schickes.
Großes Lob, echt saubere Arbeit !!!!!!!!!!!!!!!!!!
Nachtrag:
Solltest du irgendwann mal auf die Idee kommen die Dinger zu verkaufen, Ich will einen haben
Das Ding ist ja schließlich für Öl konzipiert und nicht für Wasser. Ich habe noch keine Ahnung wie das mit der Korrosion ausschaut, und ob die vollständige Entlüftung funktioniert.
Und all dass geht wiederum nur wenn der Radi mal presentiert wird und ich meinen Rechner umbauen kann.
Aber mal sehen vielleich wird ja bis dahin nochmal die Drehbank angeworfen, damit der etwas kleiner wird, 15cm sind doch ein wenig zu lang. (Für einen Filter)
Ce message a été modifié 1 fois. Dernière modification effectuée par "SeYeR" (21 août 2009, 09:27)
Wenn es soweit ist werden Wir eine Ankündigung machen. Zeitpläne oder ähnliches gibt es von uns nicht mehr, da einige nicht damit umgehen können wenn es doch mal länger dauert.
Defence1
Senior Member
vendredi 21 août 2009, 09:29
15cm sind doch ein wenig zu lang. (Für einen Filter)
nicht unbedingt, das Teil kann man bestimmt richtig schick in Szene setzen
Stell Dir doch mal ein Wasserdichtes Beleuchtungsmodul im Filter vor der wird dann richtig schön von innen nach ausen beleuchtet... das hätte scho was
Mohrchen
Senior Member
vendredi 21 août 2009, 11:28
sind die Handpumpen recht groß und unansehnlich.
Du so groß sind die gar nicht, ca 10cm lang und 3cm im Durchmesser. Der Kolben wird ja, wenn man die pumpe nicht benutzt, in den Zylinder geschraubt. Den Zylinder vernickelt, evtl schwarz.... Hättest du, von der Farbe mal abtgesehen, bestimmt richtig viele Freunde mit. Ich wüßte nur nicht auf anhieb, wo die Pumpe zu bekommen ist. Evtl SVG oder LKW Werkstätten.
SeYeR
God
lundi 24 août 2009, 19:30
Hab da noch ein wenig "Nach bearbeitet"
Aber mitlerweile ärgere ich mich dass ich keine Gewinde genommen habe. Zum zerlegen braucht es dann schon 5 Bar Druckluft bis es plop macht, und der Zusammenbau dauert auch so seine 30 min.
Aber ich finde die Mühe hat sich durchaus gelohnt.
Aber mitlerweile ärgere ich mich dass ich keine Gewinde genommen habe. Zum zerlegen braucht es dann schon 5 Bar Druckluft bis es plop macht, und der Zusammenbau dauert auch so seine 30 min.
Aber ich finde die Mühe hat sich durchaus gelohnt.
Wenn es soweit ist werden Wir eine Ankündigung machen. Zeitpläne oder ähnliches gibt es von uns nicht mehr, da einige nicht damit umgehen können wenn es doch mal länger dauert.
