Rio71
Full Member
Meine externe Wasserkühlung
Montag, 3. Juni 2002, 22:50
hi

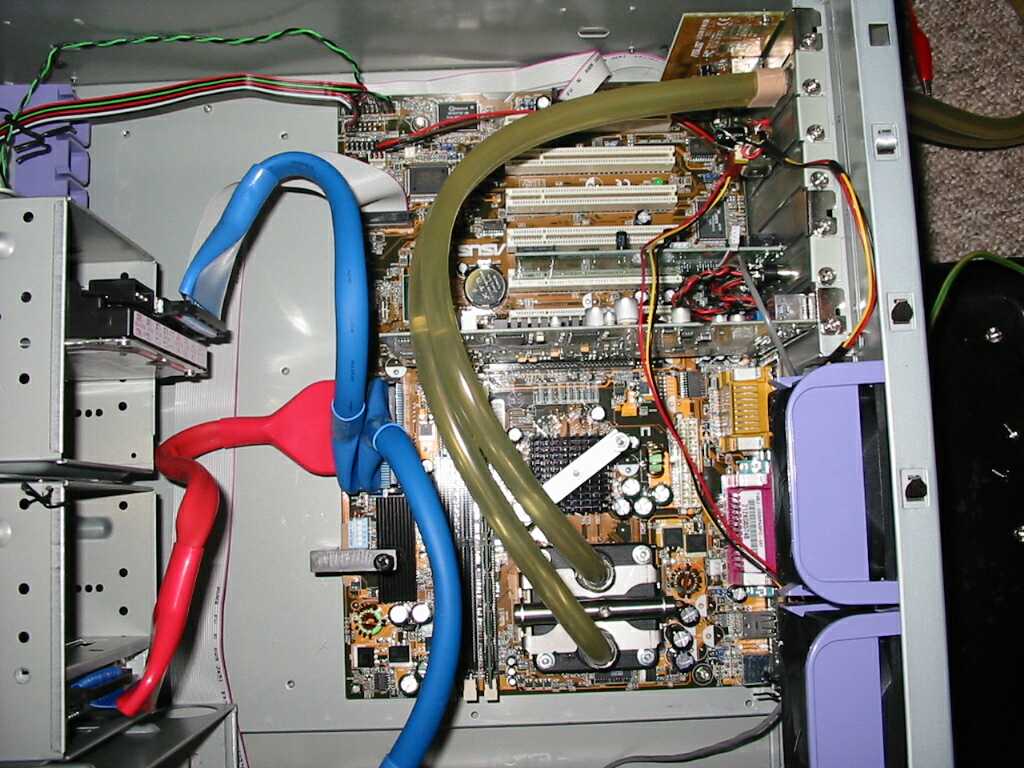

hier mal meine wa-kü die ganz extern aufgebaut ist.
da bilder mehr als worte sagen hier nur einige ergänzende notizen:
die luft strömt von vorn nach hinten durchs gehäuse

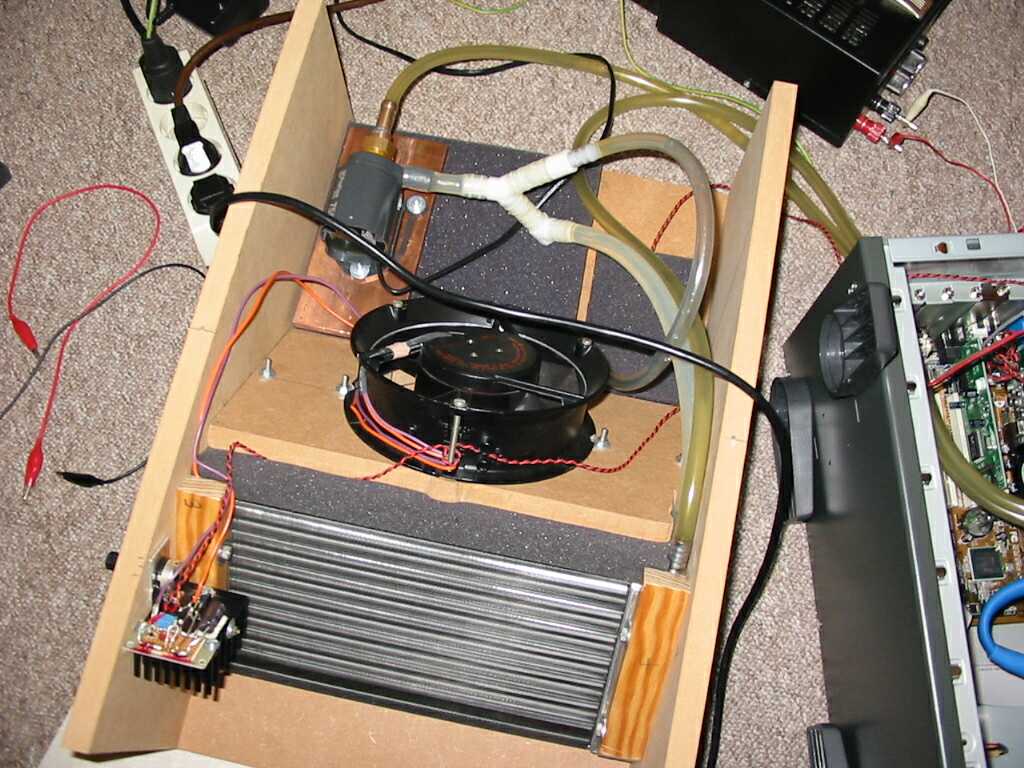

ausgleichsbehälter gibt es keinen, nur ein befüllschlauch am weißen Y verteiler (oberer anschluss).
es ist easy zu befüllen mit ca 0,5 liter destiliertem wasser und ca 10% ethanol (alkohol)
kein frostschutz !!!
luftblasen werden durch die kräftige pumpe aus dem kühler geschoben der sich an der höchsten stelle befindet (null problem)
die schläuche sind lang genug zum hantieren und fest angeschlossen
der lüfter läuft mit 4.1 volt, tuckert aber noch zu laut und wird ersetzt durch zwei 80mm coolermaster
vor dem kühler ist die elektronische drehzahlregelung zu sehen
die kupferplatte fixiert und beruhigt die pumpe etwas (starre schläuche)
gründe für diesen aufbau:
begrenzter platz im cs601
die am boden angesaugte luft ist kühler

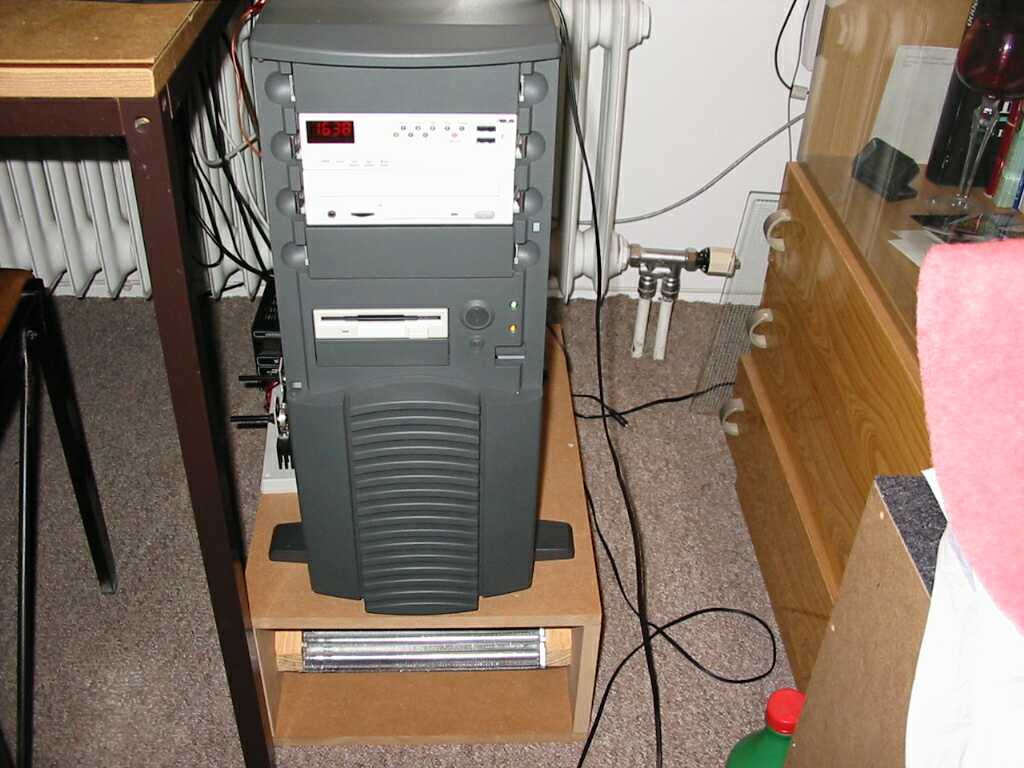

computergehäuse schließt mit der tischhöhe ab
EDIT: erstes bild aktualisiert
hier mal meine wa-kü die ganz extern aufgebaut ist.
da bilder mehr als worte sagen hier nur einige ergänzende notizen:
die luft strömt von vorn nach hinten durchs gehäuse
ausgleichsbehälter gibt es keinen, nur ein befüllschlauch am weißen Y verteiler (oberer anschluss).
es ist easy zu befüllen mit ca 0,5 liter destiliertem wasser und ca 10% ethanol (alkohol)
kein frostschutz !!!
luftblasen werden durch die kräftige pumpe aus dem kühler geschoben der sich an der höchsten stelle befindet (null problem)
die schläuche sind lang genug zum hantieren und fest angeschlossen
der lüfter läuft mit 4.1 volt, tuckert aber noch zu laut und wird ersetzt durch zwei 80mm coolermaster
vor dem kühler ist die elektronische drehzahlregelung zu sehen
die kupferplatte fixiert und beruhigt die pumpe etwas (starre schläuche)
gründe für diesen aufbau:
begrenzter platz im cs601
die am boden angesaugte luft ist kühler
computergehäuse schließt mit der tischhöhe ab
EDIT: erstes bild aktualisiert
Tlaloc
Senior Member
Re: Meine externe Wasserkühlung
Montag, 3. Juni 2002, 23:13
Sieht schon cool aus, aber wie willst du den jemals wieder transportieren? ;D Dürfte schwierig werden ;D
Ansonsten cool
P.S. Wie wäre es wenn du das Holz noch ein bischen lackierst, so in Casefarben ;D Das wär dann noch besser!
Ansonsten cool
P.S. Wie wäre es wenn du das Holz noch ein bischen lackierst, so in Casefarben ;D Das wär dann noch besser!
Rio71
Full Member
Re: Meine externe Wasserkühlung
Montag, 3. Juni 2002, 23:19
Zitat von »CrasH«
Die Gleiche Punpe hab ich auch... sag mal wo hast du die Kuplungen her?
mmm was für kupplung ? die messingtülle auf den ansaugstutzen?
die habe ich selbstgedreht und aufgeklebt... bin gelernter dreher ;D ;D ;D
auf dem pumpenausgang ist silikonschlauch (der helle)
dieser stutzen ist original
ja die pumpe ist klasse ...zum halben eheim-preis und mehr leistung. es ist die 750er ;D
Rio71
Full Member
Re: Meine externe Wasserkühlung
Montag, 3. Juni 2002, 23:30
P.S. Wie wäre es wenn du das Holz noch ein bischen lackierst, so in Casefarben ;D Das wär dann noch besser!
ja ja doch wenn der lüfter dann ersetzt ist...
vorn am "nüstern" kommt evl noch ein gitter oder blende oder...naja der reihe nach ;D
Rio71
Full Member
Re: Meine externe Wasserkühlung
Montag, 3. Juni 2002, 23:41
liegts an deinem system oder drückst du das 'absenden' immer 2mal?? ;D
nett gemacht, nur die qualität der arbeit tut meinem auge ein wenig weh. aber jedem das seine, bin eh ein kleiner perfektionist
ja mein sys ist so schnell ;D
ne irgendwie klemmt der forumserver n bisserl...seite kann nicht...
nein, die optik stand hier nicht im focus sondern das ergebnis.
und das hat voll getroffen
die augen werden aber in diesem forum zu hauf verwöhnt...doch wirklich toll.
nur manchmal rückt die funktion zu sehr in den hintergrund und dafür bin ich nun wieder zu sehr perfektionist, und es tut meinem technikerherz weh ;D :
;D
GCRACK
Full Member
Re: Meine externe Wasserkühlung
Donnerstag, 6. Juni 2002, 14:58
Naja, das mit der Holzkiste unterm PC wär ned mein Fall, dann lieber den Airplex aus gehäuse stellen!
Hauptsache ist aber dass es selbstgebaut ist - das ist immer besser als 0815 Design!
Zu der Core-Temp musst du aber -optimistisch geschätzt - 25°C dazurechnen dasses in etwa stimmt!
Hauptsache ist aber dass es selbstgebaut ist - das ist immer besser als 0815 Design!
Zu der Core-Temp musst du aber -optimistisch geschätzt - 25°C dazurechnen dasses in etwa stimmt!
Rio71
Full Member
Re: Meine externe Wasserkühlung
Freitag, 7. Juni 2002, 17:50
Was ist das denn für`n Lüfter auf dem Airplex? Soll der durch zwei 80mm coolermaster ersetzt werden?
das ist ein 12v lüfter der 9,6watt hat und eben mit 4.1 v läuft.
aber er hat einen starken antrieb der doch etwas laut tuckert.
(weniger die stömungsgeräusche) dieses überträgt sich dann aufs gehäuse.ich erwarb ihn vor jahren auf ner elektronikmesse für 10dm. dennoch ein sahnestück von lüfter.
druckgussgehäuse und kunststoffrad,kugelgelagert...
dieser soll dann ersetzt werden durch zwei von diesen hier:
Specification :
Size 80 X 80 mm
Rated Voltage 12 V
Input Current 0.16 Amps
Rtation Speed 2500 RPM
Air Flow 33 CFM
Insulation Rank UL: Class A
Acoustic Noise 29 dBA
Life Expectancy 25.000 hrs
Weight 100 gms
4 Pin To 3 Pin Connector. Screws x 4.
Rio71
Full Member
Re: Meine externe Wasserkühlung
Montag, 10. Juni 2002, 23:18
das is so ein fetter fake !!! selbst wenn du nen super kühlprinzip hast kommst du nicht unter raumtemps !! udn ich glaube nicht das einer ca 10grad in seinem zimmer hat ! (1-2 grad liegt man ja über luft temp). also next mal real daten zeigen wenn de schon prozen willst. mach mal den test bei 25 grad luft temp oder so.
hi
ne ist kein fake, würde doch viel mehr arbeit machen als diese kühl-kiste.
ne, dazu habe ich schon auf seite 1 stellung bezogen.
das der MBM5 die temps etwas runterrechnet, dafür kann ich auch nicht !
aber MBM5 tut wohl dieses weil die asustemps angeblich immer zu hoch seien.
darum nochmal ein anderer snappy, AsusProbe welches die temps direkt ausliest. es sind die selben temps die auch das i-Panel zeigt. (der weiße einschub ganz oben)
es liest die temps hardwaremäßig aus, ohne software.
logisch komme ich nicht unter raumtemperatur, aber es ist doch nun mal ne gängige software. leider bei der temperatur nicht so präzise wie gewünscht. und zugegeben, sieht wirklich nach fake aus :
die tests habe ich bei normalen raumtemperaturen gefahren.
tut mir leid, Dich mit meinen bildern beleidigt zu haben :
