Re: Mein neuer Düsenkühler v.3 *Pix*
Donnerstag, 30. Juni 2005, 20:49
Zitat von »landler«
hm. also tobi ich hätte gerne ein foto von deinen fingern. wieviele filme hast du dir angesehn bis die kanten so aussahen?
sieht jedenfalls sehr schön aus. aber bau lieber mal an deinen tower weiter
lg
hubsi
Na ich kenn dazu einen Spruch " Andere essen beim TV sehen Chips ....ich poliere" ;D ;D ;D
Ps : sehr schön
Ps : wann werden wir uns alle wieder treffen ???
Ps : B-Lan ??
landler
Senior Member
Re: Mein neuer Düsenkühler v.3 *Pix*
Freitag, 1. Juli 2005, 00:23
Na ich kenn dazu einen Spruch " Andere essen beim TV sehen Chips ....ich poliere" ;D ;D ;D
Ps : sehr schön
Ps : wann werden wir uns alle wieder treffen ???
Ps : B-Lan ??
hehe. na ich glaub der steht sogar in meiner sig.
wiedersehen wäre sehr fein. leider hab ich keine location in salzburg und ich befürchte das auch keiner so weit fahren würde. aber vielleicht schaffen wir es einfach auch so. notfalls ohne rechner.
lg
hubsi
projekt nautilus rev. 3: eingestellt. die eos 30D bestimmt meine freizeit.
andere essen chips beim fernsehen ich poliere ;D
Nemesis
God
Re: Mein neuer Düsenkühler v.3 *Pix*
Freitag, 1. Juli 2005, 03:41
@Giffi
selbst wenn ich eine gescheite standbohrmaschine hätte währe es nicht möglich damit eine gescheite nut zu fräsen
@dami
jup ich weiß das ist ein prob
deswegen werde ich es erst einmal ohne kleben testen, wenn es undicht wird, muss ich tempern, dann kann ich erst kleben
@SX
keine ahnung, aber ich werde es sehen ;D
@yappa & hubsi
da die nächste lan auf sich warten lässt, währe ein biergarten besuch doch mal angebracht
klären wir das mal per km
edit sagt:
hab den hauptgrund des postings vergessen
flächendichtung ist fertig
morgen gibts nen dichheits/durchfluss test
selbst wenn ich eine gescheite standbohrmaschine hätte währe es nicht möglich damit eine gescheite nut zu fräsen
@dami
jup ich weiß das ist ein prob
deswegen werde ich es erst einmal ohne kleben testen, wenn es undicht wird, muss ich tempern, dann kann ich erst kleben
@SX
keine ahnung, aber ich werde es sehen ;D
@yappa & hubsi
da die nächste lan auf sich warten lässt, währe ein biergarten besuch doch mal angebracht
klären wir das mal per km
edit sagt:
hab den hauptgrund des postings vergessen
flächendichtung ist fertig
morgen gibts nen dichheits/durchfluss test
Giffman
Senior Member
Re: Mein neuer Düsenkühler v.3 *Pix*
Freitag, 1. Juli 2005, 11:37
@Giffi
selbst wenn ich eine gescheite standbohrmaschine hätte währe es nicht möglich damit eine gescheite nut zu fräsen
In Kupfer nein, in Plexi würd ich mal behaupten ja!
Ich glaub ich Probier das mal aus
Nemesis
God
Re: Mein neuer Düsenkühler v.3 *Pix*
Freitag, 1. Juli 2005, 15:10
probier es, ich sage es wird nichts gescheites, plexi verzeiht dir nichts, da haste ganz schnell nen wackler drin den man sieht :-/
edit:
da ich doppelpost hasse
hier mal ein bild der erweiterten düsen
sind nun 16 x 1mm düsen
6 wahren einfach ein zu großer widerstand
edit:
da ich doppelpost hasse

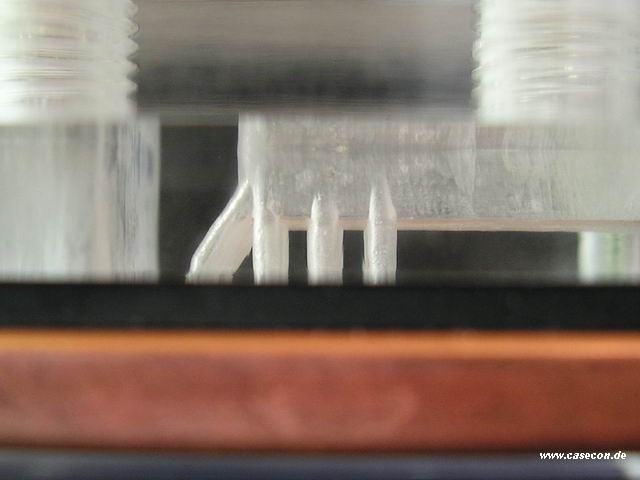

hier mal ein bild der erweiterten düsen
sind nun 16 x 1mm düsen
6 wahren einfach ein zu großer widerstand
It's an endless world!
Nemesis
God
Re: Mein neuer Düsenkühler v.3 *Pix*
Samstag, 2. Juli 2005, 18:50
@das frosch
die beiden plexi teile werden mit acrifix geklebt
vorher muss ich den deckel aber noch tempern um spannungsrissen vor zu beugen
@steff79
jep
100% handarbeit
erst alles mit der stichsäge zuschneiden, dann wird mit feile bzw mit schleifpapier und einer ebenen holzplatte die kanten gerade geschliffen, ähnlich läuft es auch bei den rundungen ab
und bei genauem betrachten sieht man es auch, es wird nie absolut perfekt
die beiden plexi teile werden mit acrifix geklebt
vorher muss ich den deckel aber noch tempern um spannungsrissen vor zu beugen
@steff79
jep
100% handarbeit
erst alles mit der stichsäge zuschneiden, dann wird mit feile bzw mit schleifpapier und einer ebenen holzplatte die kanten gerade geschliffen, ähnlich läuft es auch bei den rundungen ab
und bei genauem betrachten sieht man es auch, es wird nie absolut perfekt
Nemesis
God
Re: Mein neuer Düsenkühler v.3 *Pix*
Samstag, 2. Juli 2005, 20:39
nochmals danke
ich wollte sie ursprünglich wie bei dem vorgänger kühler (achtung werbung http://www.casecon.de) mit der diamanttrennscheibe (0,8mm) verbinden und somit kleine säulen "fräsen"
die idee habe ich aber wieder verworfen
ein düsenkühler ist er aber weiterhin
es müssen ja keine säulen vorhanden sein, das prinzip des düsenkühlers ist mit einfachen sacklöcher auch erfüllt
inzwischen hat ja auch jedes loch eine eigene 1mm düse bekommen
von daher erstmal testen, wenn die hardware da ist
ich wollte sie ursprünglich wie bei dem vorgänger kühler (achtung werbung http://www.casecon.de) mit der diamanttrennscheibe (0,8mm) verbinden und somit kleine säulen "fräsen"
die idee habe ich aber wieder verworfen
ein düsenkühler ist er aber weiterhin
es müssen ja keine säulen vorhanden sein, das prinzip des düsenkühlers ist mit einfachen sacklöcher auch erfüllt
inzwischen hat ja auch jedes loch eine eigene 1mm düse bekommen
von daher erstmal testen, wenn die hardware da ist
Nemesis
God
Re: Mein neuer Düsenkühler v.3 *Pix*
Mittwoch, 6. Juli 2005, 02:13
ich hasse doppelposts aber anders gehts net

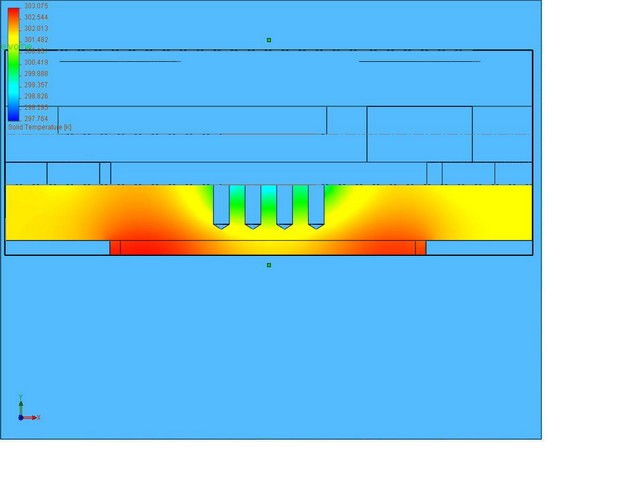

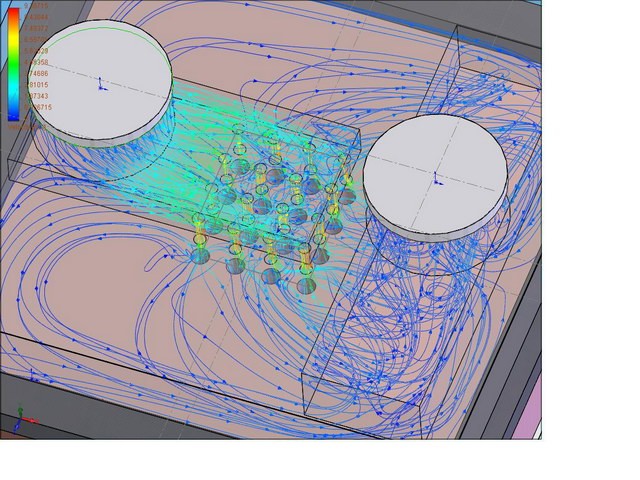

dank Stone(d) aus dem KM forum habe ich hier ein bild eines strömungstests bzw einer temperatur simulation
hier nochmal ein dickes danke dafür
es kam ein differenzwert von 15,3k herraus mit dem ich sehr zufrieden bin
von den tests kann man halten was man möchte, mir ging es um den vergleich mit einer änderung im kk design bei dem ich die löcher verbinden würde
hier würde sich der wert theoretisch um 1k verbessern
das ist so wenig dass es mir egal ist, ich bealsse es bei den sacklöchern
desweiteren habe ich noch meinen alten UCD cpu kühler im regal gefunden
ich baue zwar gerne selber aber an die leistung diese kühlers komme ich bei einem grafigkartenkühler nicht heran
deswegen habe ich für meine neue x800xt nur den deckel und somit die halterung neu gemacht
es ist nichts besonderes, nur ne neue halterung
sobald meine graka da ist kommt ein neuer ram kühler selbstbau
dank Stone(d) aus dem KM forum habe ich hier ein bild eines strömungstests bzw einer temperatur simulation
hier nochmal ein dickes danke dafür
es kam ein differenzwert von 15,3k herraus mit dem ich sehr zufrieden bin
von den tests kann man halten was man möchte, mir ging es um den vergleich mit einer änderung im kk design bei dem ich die löcher verbinden würde
hier würde sich der wert theoretisch um 1k verbessern
das ist so wenig dass es mir egal ist, ich bealsse es bei den sacklöchern

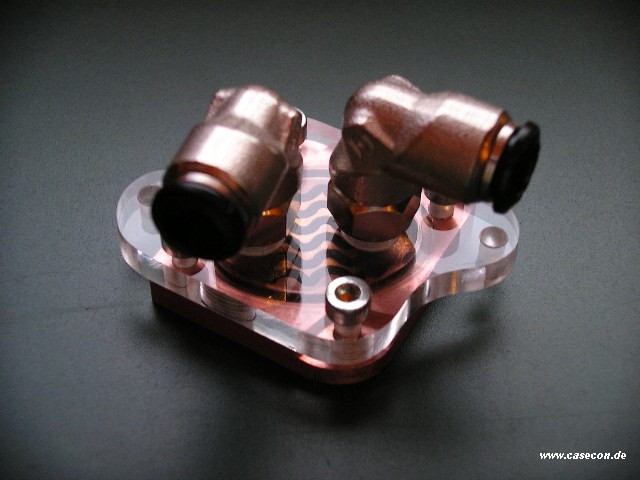

desweiteren habe ich noch meinen alten UCD cpu kühler im regal gefunden
ich baue zwar gerne selber aber an die leistung diese kühlers komme ich bei einem grafigkartenkühler nicht heran
deswegen habe ich für meine neue x800xt nur den deckel und somit die halterung neu gemacht
es ist nichts besonderes, nur ne neue halterung
sobald meine graka da ist kommt ein neuer ram kühler selbstbau
