NEU: Sealing Frame für Sockel AM5 Prozessoren

Montag, 5. Dezember 2022, 18:00

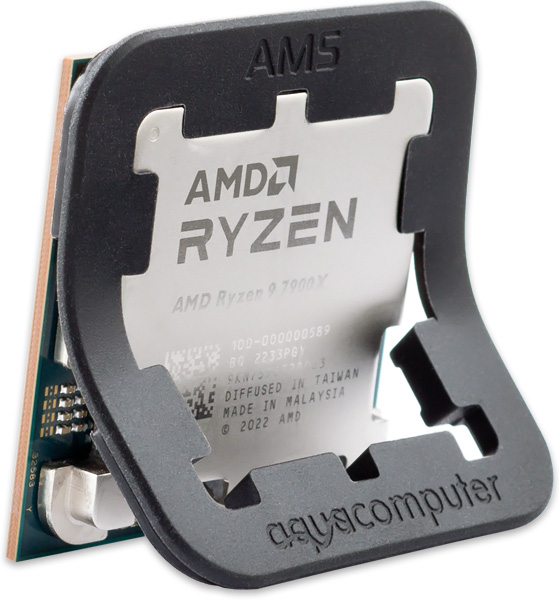

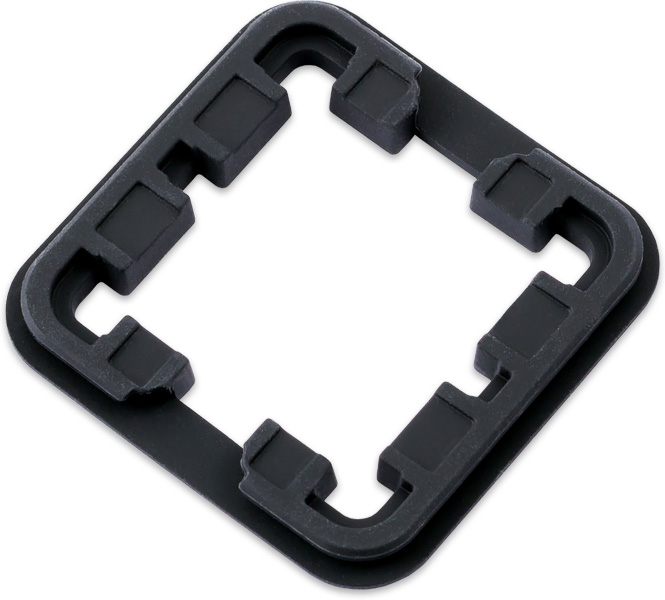

Für Sockel AM5 Prozessoren bieten wir ab sofort einen praktischen Sealing Frame aus Silikon an. Das flexible Material schmiegt sich perfekt an die unförmige Außenkontur des Heatspreaders an und verhindert dadurch effektiv, dass Wärmeleitpaste oder Flüssigmetall in die Aussparungen gelangt. Der Sealing Frame kann sehr hohen sowie niedrigen Temperaturen widerstehen und lässt sich im Bedarfsfall auch einfach reinigen, wodurch er sich immer wieder erneut verwenden lässt.

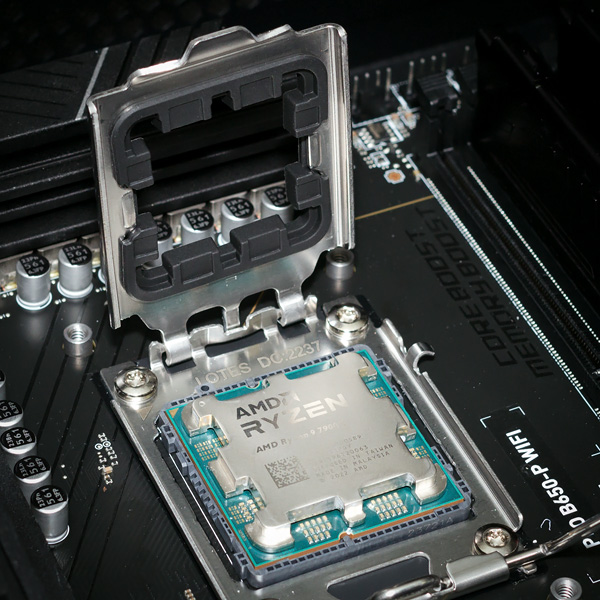

Die Installation ist denkbar einfach: Der Sealing Frame wird in die Arretierung des Prozessors eingelegt. Man schließt danach die Arretierung, drückt vorsichtig mit einem Finger die Ecken in die Aussparungen des Heatspreaders und verriegelt im Anschluss den Sockel.



Der Sealing Frame für Sockel AM5 kann für 6,90 EUR über unseren Webshop bezogen werden.

Speedy-VI

Senior Member

Montag, 5. Dezember 2022, 18:08

This is a great idea. May I ask what is the part number for the AM5 Sealing Frame?

akilsmith

Newbie

Dienstag, 3. Januar 2023, 07:07

Hello, i would like to order this product but i cannot find it on your website. Thanking you in advance for your reply .

Speedy-VI

Senior Member

Dienstag, 3. Januar 2023, 14:02

I can't find it either.

imvi

Newbie

Freitag, 13. Januar 2023, 08:34

Über ein Monat nach der Ankündigung kann man den Frame immer noch nicht kaufen, oder bin ich blind?

Speedy-VI

Senior Member

Freitag, 13. Januar 2023, 19:00

I can't find it either. Shoggy did not include a part number in his announcement post. I have searched the Aquacomputer online shop but have not been able to find this product. Maybe they abandoned it?

Benny²

God

Sonntag, 15. Januar 2023, 15:14

The Sealing Frame is not yet to buy, problems with the production, delivery problems, encountered problems during tests - you do not know and also very sad that no one from aqua computer comments on this...

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »Benny²« (15. Januar 2023, 15:15)

ASUS RTX 4090 ROG Strix OC | Intel i9-12900k | Asus ROG Maximus Z690 Formula | G.Skill Trident Z5 RGB 5600 - 32 GB
Seasonic TX 850 | LG Electronics 43UD79-B | Samsung 980 Pro 2TB | Windows 11 Pro x64 | LianLi 343B Pulverbeschichtet | WaKü by Aquacomputer
Sonos Soundbar + Sub | Ultimaker 3 | Canon EOS 6D Mark II

00:00

Junior Member

Sonntag, 21. Mai 2023, 12:30

Hallo zusammen.

Verbleibt der Rahmen auf der CPU, oder nimmt man ihn nach auftragen der WLP wieder ab und montiert dann den Kühlkörper?

Taubenhaucher

God

Sonntag, 21. Mai 2023, 13:17

Hier die Antwort:

Zitat

Die Installation ist denkbar einfach: Der Sealing Frame wird in die
Arretierung des Prozessors eingelegt. Man schließt danach die
Arretierung, drückt vorsichtig mit einem Finger die Ecken in die
Aussparungen des Heatspreaders und verriegelt im Anschluss den Sockel.

Der Sealing Frame soll verhindern dass WLP oder Flüssigmetall auf die Platine und unter den Headspreader gelangen, würde man ihn wieder entfernen könnte er das nicht.
Es gibt keinen Ausweg, den ein Mensch nicht beschreitet, um die tatsächliche Arbeit des Denkens zu vermeiden.
Thomas Alva Edison (1847-1931), amerik. Erfinder

00:00

Junior Member

Sonntag, 21. Mai 2023, 13:48

ok danke, mir war nur nicht klar ob der Rahmen "nur" ein Hilfsmittel für das auftragen der WLP ist.

Speedy-VI

Senior Member

Sonntag, 21. Mai 2023, 16:31

Looks like they finally released them.

https://shop.aquacomputer.de/product_inf…roducts_id=4202

Dunkeltier

Full Member

Sonntag, 21. Mai 2023, 16:50

Wie montiert man eigentlich das Teil? Ich hab das Sealing Frame irgendwie nicht draufbekommen, der hat bei mir total übergestanden und keine bündige Ebene mit der CPU gebildet. Hab den letztlich dann wieder abgezogen und in die Ecke geschmissen.

Stephan

Administrator

Donnerstag, 25. Mai 2023, 18:25

Du solltest eine Anleitung mit dem Sealing Frame bekommen haben. Kurzform: Den Sockel öffnen, Sealing Frame in den Sockelrahmen einclippen, Prozessor einlegen, Sockel schließen, Gummi etwas nachdrücken falls nötig, fertig. Dann sollte die Gummioberfläche leicht unter der Heatspreader-Ebene liegen.

rauer

Full Member

Gute Idee, aber bei mir funktioniert es nicht

Donnerstag, 19. Juni 2025, 19:33

Zitat von »Dunkeltier«

Wie montiert man eigentlich das Teil? Ich hab das Sealing Frame irgendwie nicht draufbekommen, der hat bei mir total übergestanden und keine bündige Ebene mit der CPU gebildet. Hab den letztlich dann wieder abgezogen und in die Ecke geschmissen.

Nutze gerade den Sealing-Frame zusammen mit einer 9800X3D CPU.
Ja, es war nicht so einfach den Frame zuerst in die Abdeckung zu klemmen und dann auf die CPU zu druecken.
1. Musste ich beim Runterdruecken nach und nach auch den Silikonframe in die Zwischenraeume druecken.
2. Am Ende habe ich nochmal alles runter gedrueckt.

Danach Waermeleitpaste aufgetragen.
Wasserblock installiert und zur Kontaktpruefung nochmal abgenommen.
Obwohl ich alle Schrauben handfest angezogen hatte, war nicht wirklich viel Kontakt vorhanden.
Dann habe ich meeeehr Waermeleitpaste aufgetragen...

Insgesamt scheint bei mir der Sealing-Frame ueber der Oberkante der CPU zu liegen.
Da die Waerme der CPU nur sehr schlecht uebertragen wird.
Im CinebenchR23 ist die CPU staendig am Limit und taktet nur bis ca. 4,5 GHz.

Kurz:
Wenn es dafuer keine andere Loesung geben sollte, dann werde ich den Frame wieder entfernen, damit der Waermeuebergang besser wird.
(Und weil die Installation des Frames doch ziemlich umstaendlich ist und beim Oeffnen wird die CPU mit aus dem Sockel gehoben.)
»rauer« hat folgende Datei angehängt:

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »rauer« (19. Juni 2025, 19:39)
