iphone dock audio anschluß anlöten

db-master

Full Member

iphone dock audio anschluß anlöten

Tuesday, February 16th 2010, 2:22am

Ich habe schon gegoogelt hab auch die pin belegung gefunden

Aber ich habe ein anschlus an den pin 2 (+R) 3 (-) und 4 (+L) angelöter.
Aber wen ich kopfhörer anschliße kommt immer noch über dem iphone der ton und über die kopfhörer garnix :S

Was muss ich noch machen ?




edit: habs ausversehen in software geschriben kann ein mod es bitte verschiben
db-master has attached the following image:
  • ipt2g_dongle_attiny2313_extpwr.png

This post has been edited 1 times, last edit by "db-master" (Feb 16th 2010, 2:26am)

b0nez

God

Tuesday, February 16th 2010, 2:26am

ganz blöd gefragt - zählst du auch von der richtigen Seite?
:rolleyes:

db-master

Full Member

Tuesday, February 16th 2010, 2:27am

ja hab ich ich hab mich am usb orientirt :D

und man siht es auch gut an der roten forb welcher jetz welcher ist

db-master

Full Member

Tuesday, February 16th 2010, 2:34am

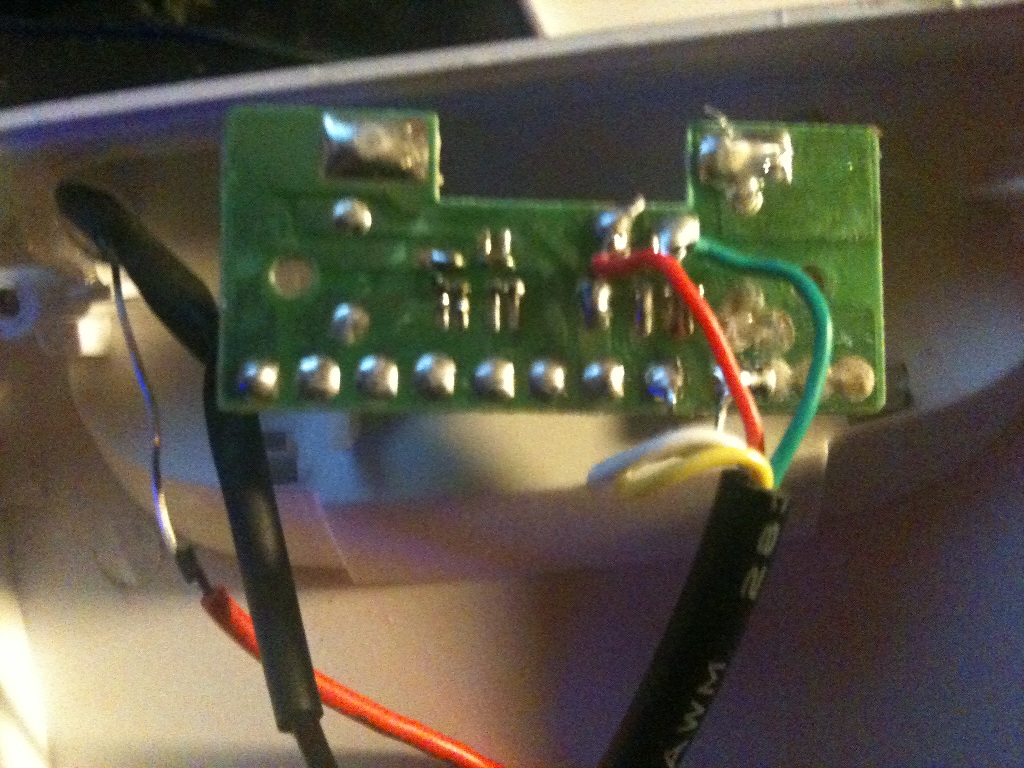

Bilder :D
db-master has attached the following images:
  • IMG_0288.JPG
  • IMG_0289.JPG

NaliWarCow

Senior Member

Tuesday, February 16th 2010, 8:58am

ich vermute einfach mal, dass da irgendwo noch masse fehlt ;-)
oder es hat was mit pin 21 zu tun.

This post has been edited 1 times, last edit by "NaliWarCow" (Feb 16th 2010, 8:59am)

db-master

Full Member

Tuesday, February 16th 2010, 2:03pm

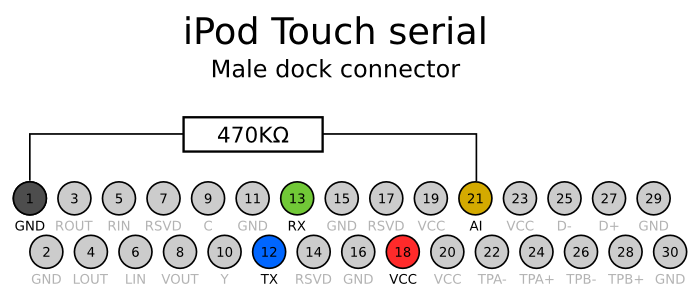

hmm ich hab noch ein bild gefunden aber da soll nur nen wider stand zwischen ich kaufe mal ein was kann der schon kosten
db-master has attached the following image:
  • ipod_serial.png

NaliWarCow

Senior Member

Tuesday, February 16th 2010, 2:22pm

damit wirds sicherlich funktionieren. lag ich ja garnich mal falsch mit meiner vermutung^^

Benny²

God

Wednesday, February 17th 2010, 11:05am

Wenn du da einen 470k Ohm Widerstand ein lötest wird dich das Iphone jdesmal mit dieser Meldung begrüßen:



Deshalb: 68kOhm Widerstand...

gruß
ASUS RTX 4090 ROG Strix OC | Intel i9-12900k | Asus ROG Maximus Z690 Formula | G.Skill Trident Z5 RGB 5600 - 32 GB
Seasonic TX 850 | LG Electronics 43UD79-B | Samsung 980 Pro 2TB | Windows 11 Pro x64 | LianLi 343B Pulverbeschichtet | WaKü by Aquacomputer
Sonos Soundbar + Sub | Ultimaker 3 | Canon EOS 6D Mark II

db-master

Full Member

Wednesday, February 17th 2010, 11:22am

Hab den widerstand eh noch nicht geholt,
Aber das mache ich gleich eben.

Hab mich erstmal ausgeschlafen 22 stunden lang :D

edit: Aber erstmal gucken ob der pin da ist

This post has been edited 1 times, last edit by "db-master" (Feb 17th 2010, 1:47pm)

db-master

Full Member

Sunday, February 21st 2010, 9:08am

Ich war dort und der laden existirt nicht mehr -.-

Ich mache das wann anders ich schaue mich nun um wer mal bei conradt ect. bestellt und mir ein widerstand mit bestellen kann :D
