Aalso, nach sehr langer Abstinenz hier im Selbstgebauten, nun mal wieder was von mir. Nein, dieses Mal keine CNC-gefrästen Kühler - die Zeiten sind vorbei

Man wird älter, die Projekte wachsen, man zieht um und von Zeit zu Zeit sammelt sich immer mehr Werkzeug an. Um dem Ganzen Herr zu werden, muss nun ein Werkzeugwagen her. Die man kaufen kann und die mir gefallen (SnapOn, Hazet, Gedore) sind mir zu teuer (darüber hinaus kann ich mir auch keine Palette anliefern lassen ) und die Werkzeugwagen im Baumarkt fand ich doof, zu klapprig und nicht schön.
Also baue ich mir jetzt einen eigenen Werkzeugwagen, den ich an meine Bedürfnisse (Größe, Design, Aufbau) optimal anpassen kann. Leider bin ich mit den Fertigungsmöglichkeiten etwas eingeschränkt, sodass ich auf Standardmaterialien zurückgreifen muss.

Los geht's - leider nur Handybilder...

So soll der mal aussehen:

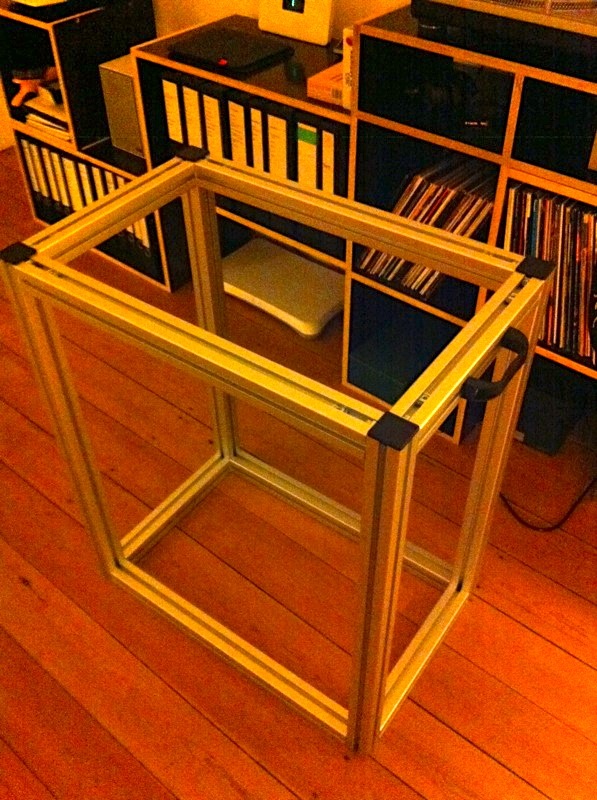

Aluprofile gleich schon passend zugeschnitten bestellt. Leider voller Späne - also erstmal entgratet und geduscht


Fangen wir mal an:



Die Maulschlüssel sollen da auch rein


Ich habe versucht es so zu planen, dass ich nichts spanend bearbeiten muss. Alles nur geschraubt:


Spät war es - Essen!



Bald gibts mehr davon!
Freu mich auf eure Kommentare!


dami

An der Berechnung bin ich schon dran. Wenn er fertig ist, poste ich hier mal die Liste

dami

Also der Werkzeugwagen wird folgende Abmaße haben (LxTxH): 690 x 440 x 950.
Schubladen und Wände werden aus filmbeschichteten Multiplexplatten Birke bestehen.
Die Vollauszüge habe ich von ebay, sind 350mm Lang und haben eine Tragkraft von (ich glaube) 35kg. Schön mit Selbsteinzug und Öldämpfung!

Was mich an den Kauflösungen bisher auch immer gestört hat ist die Schubladensperre, wenn eine Schublade ausgezogen ist. Das nervt! Gibts hier natürlich nicht! Will mir nicht von einem Kasten vorschreiben lassen wann ich welche Lade öffnen darf!
Der Wagen wird nachher so schwer sein, dass der auch nicht kippen wird - wurde alles berechnet

dami

Dass so eine Schubladensperre einen gewissen Sinn hat will ich gar nicht abstreiten. Ich mag sie nur nicht. Besonders stört sie mich, wenn ich eine Schublade aufmachen will, während die geöffnete gerade zufährt. Normalerweise muss man dann immer warten, bis die eine vollständig geschlossen ist.

@Freakmaster:
Wie befestige ich die Auszüge? Da habe ich auch lange drüber nachgedacht. Was du schreibst, kommt meiner Lösung recht nahe.

Weiter geht's!

Schwierig war bei der Wahl der Befestigung der Aluprofile, dass ich die Nuten nicht mehr bis in die Ecken nutzen konnte, also habe ich mit "Federn" gebaut. Aus günstigerem Holz. Multiplex ist teuer genug.



Sandwichbauweise


Passt ziemlich gut. Die Abstände zu den Radien der Aluprofile gefallen mir auch. Ist jetzt schon kanonenschwer!!


Man kann erkennen was es wird


Ich habe aus Platz-, Kosten- und Gewichtsgründen nur die Seitenwände "doppelwandig" ausgeführt.


Jetzt die Auszüge. Ist für einen "Nicht-Fachmann" ganz schön fummelig die ordentlich, gerade und im richtigen Abstand einzubauen. Hoffentlich passt alles nachher...




Tagesziel erreicht!


Der Korpus ist jetzt durch die Aluprofile und die eingesetzten Wände und Deckel richtig stabil! Zwischen die Aluprofilnuten und den Holzfedern habe ich Papier gepackt. Dadurch gingen die Federn richtig schön stramm und spielfrei in die Nuten. Da klappert nix!

Ist übrigens ganz schön anstrengend alles im Wohnzimmer zu bauen

Als nächstes kommen die Schubladen und der Boden mit den Rollen.


dami

Die Schubladen sind aus 12mm Platten für Seiten und Fronten und 9mm Platten für die Böden. Alles Multiplex.
Die Höhen sind 60, 90 und 140mm. Bin schon dabei die zusammenzuschrauben. Ich denke morgen gibts Bilder.

Oben auf dem Wagen und in den Schubladen sollen so Gummimatten liegen. Dann klappert das Werkzeug nicht so

dami

Zitat von »Ani«

Der Dami baut wieder *freu*

Ich weiß noch als du den 925er Silber Kühler gebaut hast, vorallem extra noch nen Ofen für kaufen

Was man bisher so sieht, finde ich auch das Projekt gut.

Beim letzten Umzug habe ich im Keller den Muffelofen wiedergefunden. Habe ihn dann doch entsorgt. Da kamen aber sofort wieder die Erinnerungen hoch!
Ich schau mal, ob ich noch ein Foto finde...

So, nun geht's aber weiter.

Hier die Zuschnitte für die Schubladen. Wie schon erwähnt: 12mm Wand, 9mm Boden



Zusammenbau


Die Schubladen sollen ja auch nirgendwo hängenbleiben - darum senken. Hab zwischen den Schubladenfronten nur 2mm Luft eingeplant.




Ein paar sinds noch...


Die Aluprofile aus den Renderbildern konnte ich leider nirgends auftreiben. Darum habe ich L-Profile gewählt.



Puh, alle fertig. Nun geht's an den Einbau.


Fertig!



Passt, wackelt, hat Luft. Fällt nicht um
Gefällt mir richtig gut!
Jetzt muss ich nur noch die Gummimatten zuschneiden, die derzeit auf dem Balkon auslüften (die stinken unerträglich), und den Wagen befüllen.

Werkzeug-dami

Danke!

Ich stelle jetzt schon fest, dass ich größere Räder hätte nehmen sollen. Die 100mm Räder wollen bei einem Gesamtgewicht von beladen ca. 100kg nicht so ohne weiteres über 1cm hohe Türschwellen fahren

dami

Nun habe ich den Wagen schon etwas in Betrieb und muss sagen, dass ich noch immer nachhaltig begeistert bin. Besonders gefällt mir der Kontrast vom Alu zum Holz (er sieht gut in der Wohnung aus) und die Rollenvollauszüge mit Selbsteinzug und Dämpfung. Läuft geschmeidig und ruhig. Kann ich nur empfehlen!

Weil die Frage nach den Kosten aufkam:

Rollen: 19,00
Auszüge: 96,00
Aluprofile: 62,00
Profilverbinder: 56,00
Griffe: 48,00
Schrauben: 20,00
Holz: 140,00

Alles zusammen also bummelig 440€
Wahrhaftig kein Schnapper, aber deutlich besser als das was es für das Geld zu kaufen gibt. Und dann kam dazu noch der Selbstbautrieb, der vollständig befriedigt wurde!!
