Projekt: Heizkraftwerk

Froschmonaut

Newbie

Projekt: Heizkraftwerk

Freitag, 7. Januar 2022, 22:06

Hallo ich wollte Mal mein erstes Wakü-System vorstellen.

Verwendete Hardware:
- Bitfinix Gehäuse
- Asus Z9PE-D8 WS
- 2x Intel Xeon E5-2697v2
- 2x EKWB Velocity CPU Kühler
- Kingston 128 GB DDR3 1333
- 8x Alphacool RPX-1 RAM Kühler
- AMD Radeon R9-295x2
- EKWB GPU Kühler
- 2x Aquacomputer Aquastream 1046 ultimate in Reihe verbunden
- Aquacomputer Ausgleichsbehälter
- 26x Alphacool Cora Cape 142
- 7x adata 128 GB SSD
- EKWB Softtubing 16/10 Schwarz
- EKWB Fittinge
- Koolance Durchflusssensor

Germanium

unregistriert

Samstag, 8. Januar 2022, 19:14

Paar Bilder wären nicht verkehrt.

Froschmonaut

Newbie

Dienstag, 11. Januar 2022, 19:26

Es befindet sich noch im Bau, leider kommen die 2 letzten RAM-Kühler erst Ende Februar, aber ich schaue mal ob ich morgen mal nen Bild mache.

Froschmonaut

Newbie

Mittwoch, 12. Januar 2022, 08:06

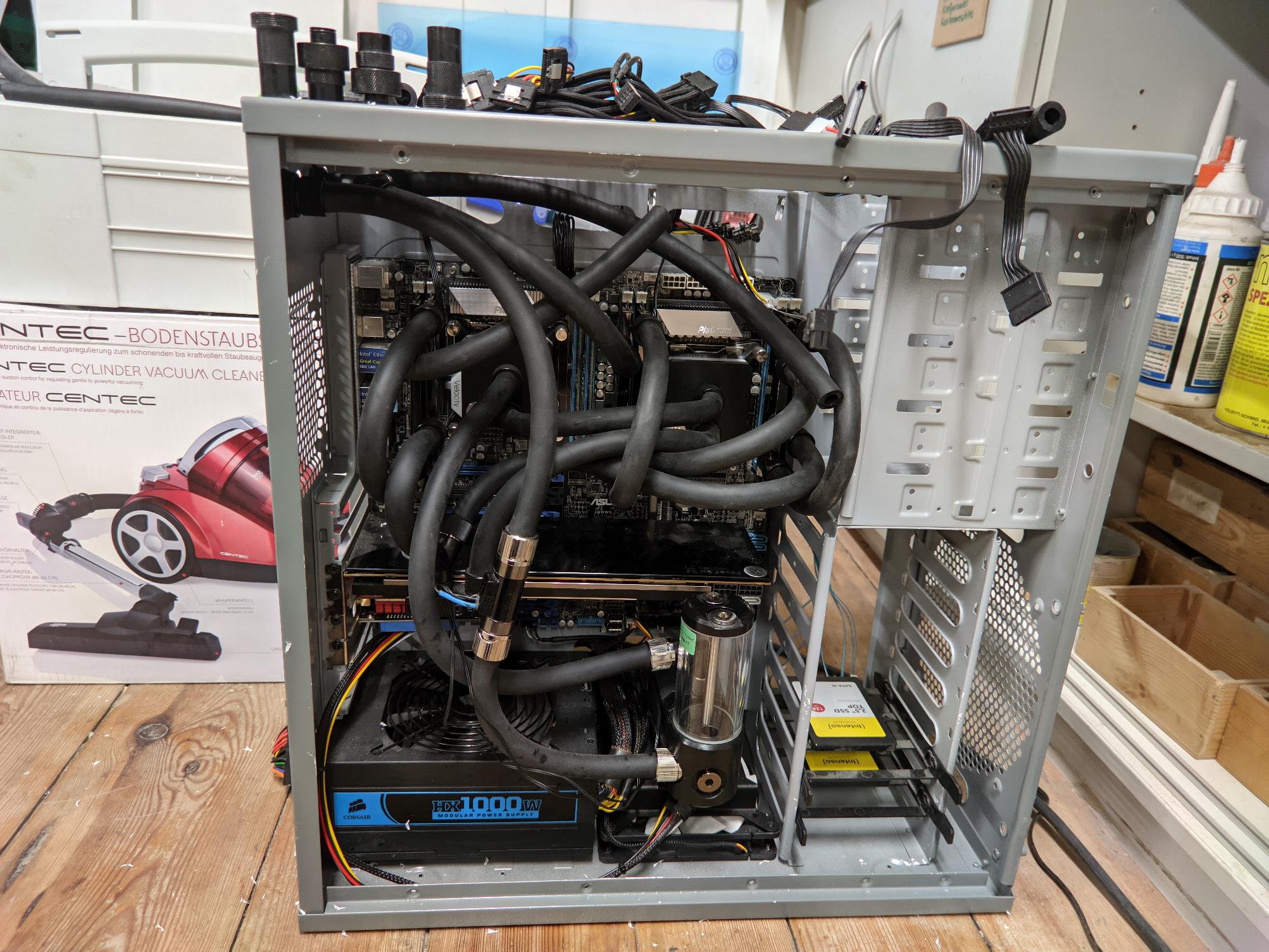

Hier schon mal das erste Bild des Systems.
»Froschmonaut« hat folgende Datei angehängt:

Taubenhaucher

God

Mittwoch, 12. Januar 2022, 08:29

Ich kann die Schlauchwege nicht nachverfolgen, sind die Komponenten in einer bestimmten Reihenfolge verbunden und sind dadurch die Schläuche so kreuz und quer oder lässt sich das nicht vermeiden?
Der Grund der Frage ist, dass die Reihenfolge der Komponenten im Loop keine nennenswerte Auswirkung auf die Kühlung hat und es somit sinnvoller ist die Verschlauchung so einfach wie möglich zu gestalten.
Es gibt keinen Ausweg, den ein Mensch nicht beschreitet, um die tatsächliche Arbeit des Denkens zu vermeiden.
Thomas Alva Edison (1847-1931), amerik. Erfinder

Froschmonaut

Newbie

Mittwoch, 12. Januar 2022, 12:06

Die Verschlauchung folgt einer Reihenfolge:
Aus der Pumpe gehts in die CPU 1 dann in die CPU 2, von dort in die Dual-GPU, von dort aus splittet sich die Verschlauchung auf und führt jeweils zu den 4 RAMs von CPU 1 und 2 um den Gegendruck von 8 RAM-Kühlern zu verringern, danach wird die Verschlauchung wieder zusammengeführt und verlässt das Gehäuse und führt zu einem extrem großen passiven radiator der rein rechnerisch die Kühlleistung von 5x 420er Aktiv Radiatoren hat. Jetzt fehlt derzeit noch die zweite Pumpe und noch 2 RAM-Kühler (Liefer-Rückstand).

Und bevor jemand hier wieder fragt ja der RAM muss hier gekühlt werden da das eine Arbeits-Workstation wird und ich sehr RAM- und CPU-lastig arbeite mit großen und detaillierten CAD-Zeichnungen.

Blacky0618

Full Member

Sonntag, 16. Januar 2022, 14:37

Nettes Monster, bin mal auf die fertig Bilder gespannt :thumbsup:

Froschmonaut

Newbie

Sonntag, 30. Januar 2022, 16:10

So es geht weiter mit meinem Projekt.
Mein Heizkraftwerk zieht in ein neues Gehäuse und bekommt nochmal 6 Kühlrippen mehr im Radiator.

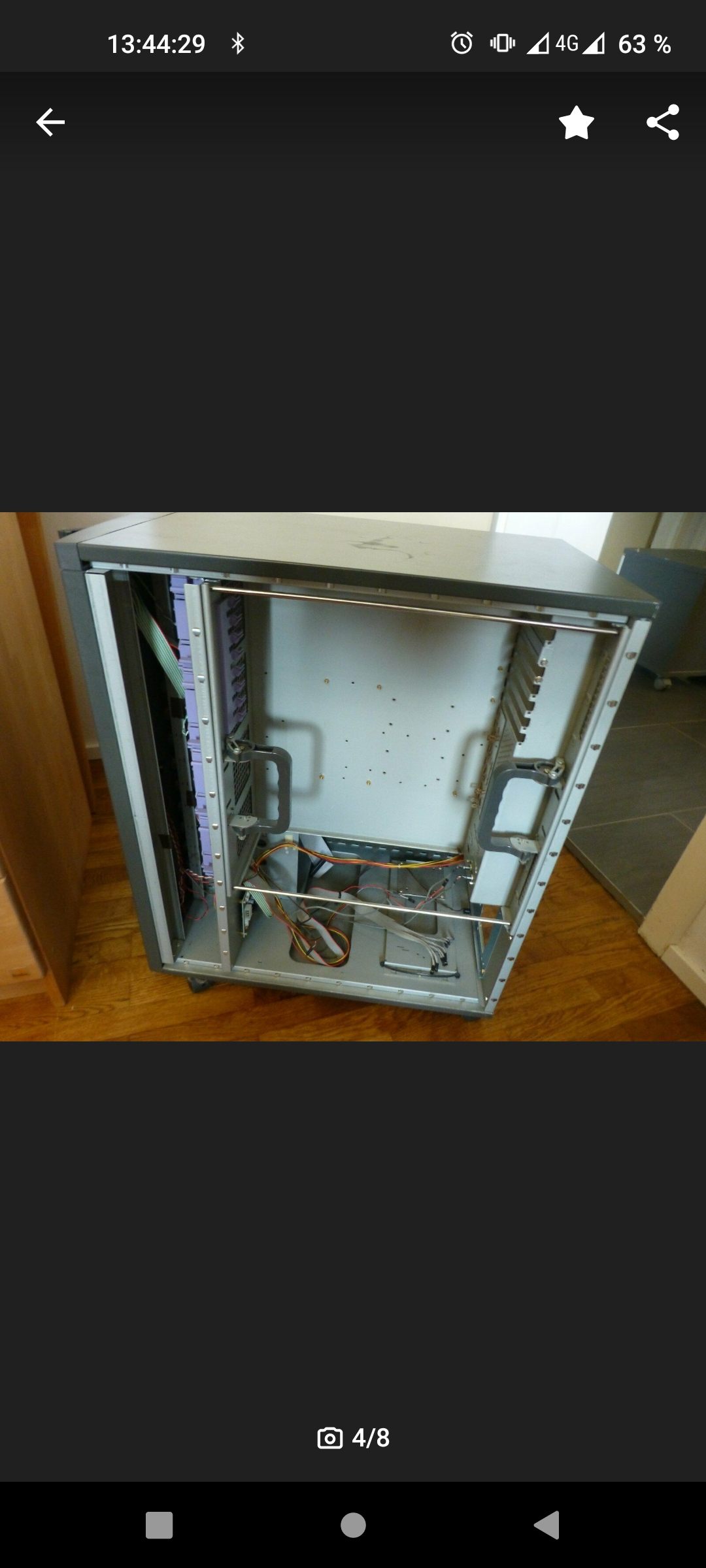

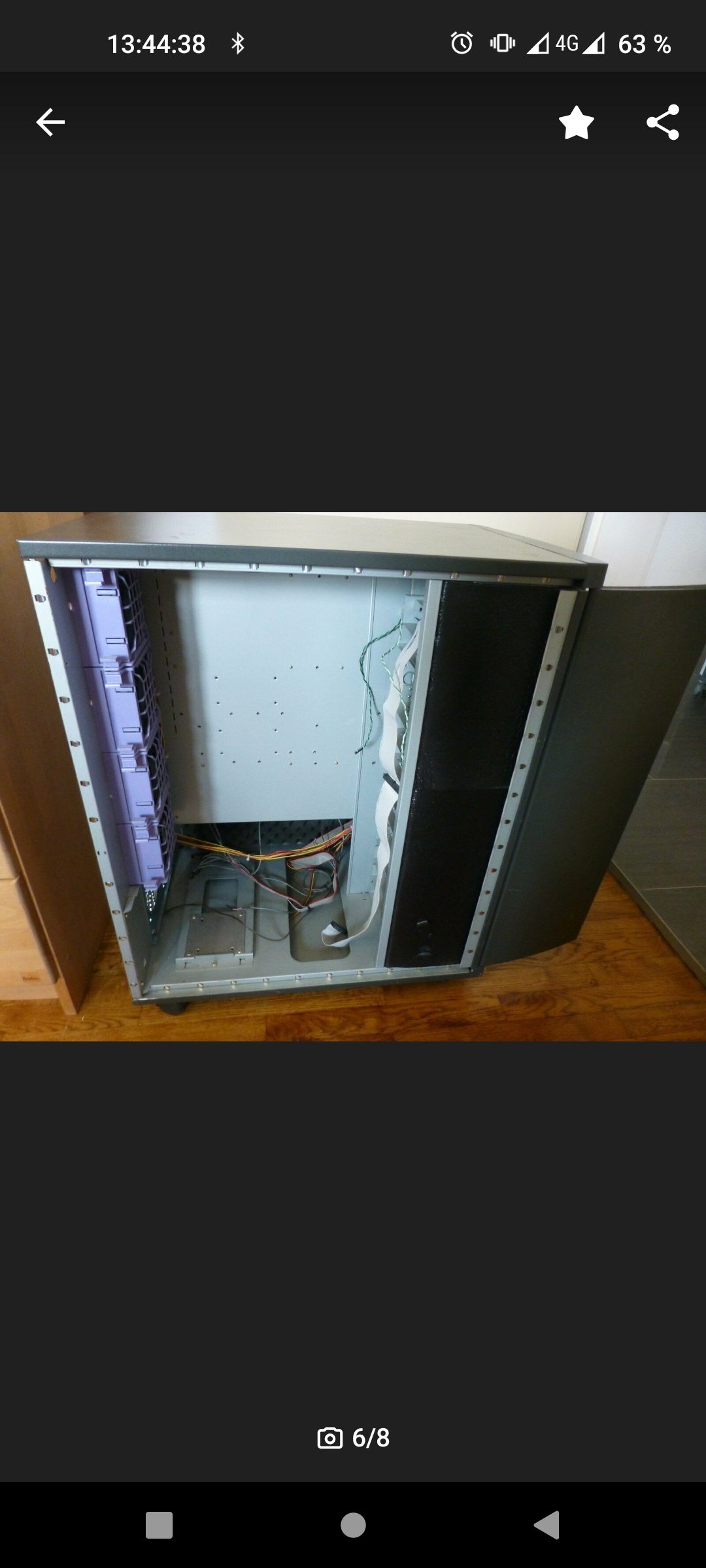

Neues Gehäuse: siehe Bilder

Grund für das upgrade: platzmangel: ich hab die zweite eheim (aquastream ultimate) nicht unterbekommen
»Froschmonaut« hat folgende Dateien angehängt:
