Meine Lüftersteuerung

Wurzelsepp

God

Donnerstag, 16. Juni 2005, 19:48

1

Mahlzeit

Wollt euch hier mal kurz meine Lüftersteuerung vorstellen:

Eine von mir entworfene, simple Schaltung

An den Jumper im blauem Quadrat kommt ein Taster dran, an den rot umkasteten Jumper kommen die Lüfter vom Radi dran.

Wenn man nun einmal auf den Taster drückt, (Ausgangsstellung 0V, Anzeige "0") schaltet er auf 1 und gibt den Lüftern 5 V. Beim zweitem Mal dann "2" und 7 Volt, beim nächsten mal "3" mit 12 V und dann wieder zurück auf "0". Die LED-Anzeige zeigt die jeweilige Stufe der Lüfter in grün an.

Warum so? Keine Ahnung, hatte grad nichts zu tun und son Drehschalter hat ja jeder...

Grüße, Sharax v. M.

lamba

Full Member

Re: Meine Lüftersteuerung

Donnerstag, 16. Juni 2005, 19:52

2

Geile Idee..
Kann man daraus auch eine Lüftereteuerung machen mit mehreren kanälen?

.. sehr ordentlich übrigens.. :o

Signatur: Signaturen werden am Ende jeden Beitrages und jeder Kurznachricht angezeigt. YaBBC Code kann benutzt werden. Maximal 300 Zeichen möglich; Noch übrig: 135

dragonfood

unregistriert

Re: Meine Lüftersteuerung

Donnerstag, 16. Juni 2005, 22:34

3

Sehr geil :o
Könntest du vielleciht einen Schaltplan online stellen?

dragonfood

Syn74x

Senior Member

Re: Meine Lüftersteuerung

Freitag, 17. Juni 2005, 17:22

4

also die led anzeige find ich irgendwie sau geil. hat irgendwie nen total coolen look.

schöne arbeit

Stefan_K.

Moderator

Re: Meine Lüftersteuerung

Freitag, 17. Juni 2005, 22:08

5

Sehr schön gelöst ....

http://www.youtube.com/modmymachine
http://www.twitch.tv/modmymachine

TBMod

Full Member

Re: Meine Lüftersteuerung

Freitag, 17. Juni 2005, 23:52

6

jo, echt ne feine sache

bekomm bald auch ne platine wo ich lüfter kk und andere sachen regeln kann und das wird dann auf meinen GLCD angezeigt

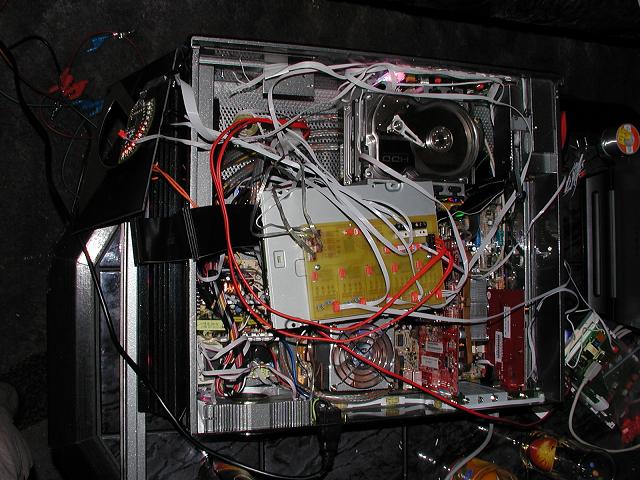

das ist die Platine. ist ungefähr sowas wie bei dir.

facet

Senior Member

Re: Meine Lüftersteuerung

Samstag, 18. Juni 2005, 13:47

7

um gottes willen :o was das für nen saustall

aber deine steuerung gefällt mir

Manwe

God

Re: Meine Lüftersteuerung

Samstag, 18. Juni 2005, 16:51

8

ich denke hoffe ja, dass er die kabel nur so verlegt hat um uns zu ärgern...

;D

Erkaeltung

God

Re: Meine Lüftersteuerung

Samstag, 18. Juni 2005, 17:03

9

Geile Lüftersteuerung !

@TBMod
Hast du das im Dunkeln zusammengebaut ? Krass :o :o

TBMod

Full Member

Re: Meine Lüftersteuerung

Samstag, 18. Juni 2005, 17:05

10

nene, ich meinte nur das das nix neues ist!!! Und das es sowas schon gibt bloß halt nur für 320 mal 240er GLCD´s

http://tilofranz.net/wbb2/thread.php?sid…12463#post12463

ET-Fanatiker

Full Member

Re: Meine Lüftersteuerung

Freitag, 24. Juni 2005, 00:03

11

Mal ne Frage kannst mal den schaltplan online stellen will mir au eine baun hab hier noch 12 7segment anzeigen rumliegen un an die 50-60 Relais muss die nur noch auslötn wieder

DFI LP NF4 Ultra-D / Amd Opteron @ 3.2GHz @ 1.55 Bei 28°C/ PCI graka im moment/ DVD laufwerk / cD Brenner / 120GB WD / No-Name 420W netzteil

Wurzelsepp

God

Re: Meine Lüftersteuerung

Freitag, 24. Juni 2005, 00:23

12

Ihr wollt also meinen Schaltplan haben? Habt ihr auch Eagle (4.12) oder soll ichs als Bild machen?

ALlerdings wird es bald eine Rev 1.2 geben, weil:

Wenn ich den PC ausmach, ist die Steuerung auch aus. ABer wenn ich ihn wieeder anmache, ist der Zustand "0". Da muss also noch speicher rein.

Naja, ich werd ihn morgen mal vonnner Kaserne hochladen.

ET-Fanatiker

Full Member

Re: Meine Lüftersteuerung

Freitag, 24. Juni 2005, 21:58

13

Mach nen bild mit beschreibung

also namen der ICs

DFI LP NF4 Ultra-D / Amd Opteron @ 3.2GHz @ 1.55 Bei 28°C/ PCI graka im moment/ DVD laufwerk / cD Brenner / 120GB WD / No-Name 420W netzteil

WinX

Senior Member

Re: Meine Lüftersteuerung

Samstag, 25. Juni 2005, 14:36

14

Geiles Teil. Die eagle-files wären auch nicht schlecht. Was für ein Speicher machst du da ran? weil einen ram kannst du ja nicht nehmen.
