4 Slot Radiator ohne in das Gehäuse zu sägen!
Samstag, 28. Februar 2009, 22:21
Da ich in mein neues Servergehäuse kein Radiator loch schneiden wollte habe ich mir eine andere Lösung überlegt, die ich hier präsentieren möchte.
Im Gunde genommen habe ich nichts Selbstgebaut, sondern nur einzelne Produkte miteinander kombiniert.
Herausgekommen ist ein Radiator der vier Steckplätze für Erweiterungskarten benötigt.
Hier mal das Grundgerüst:
http://www.lian-li.com/v2/en/product/pro…ss_index=83&g=f
Darauf habe ich dann einen airplex PRO 240 geschraubt und gehofft dass die
Konstruktion Passt.

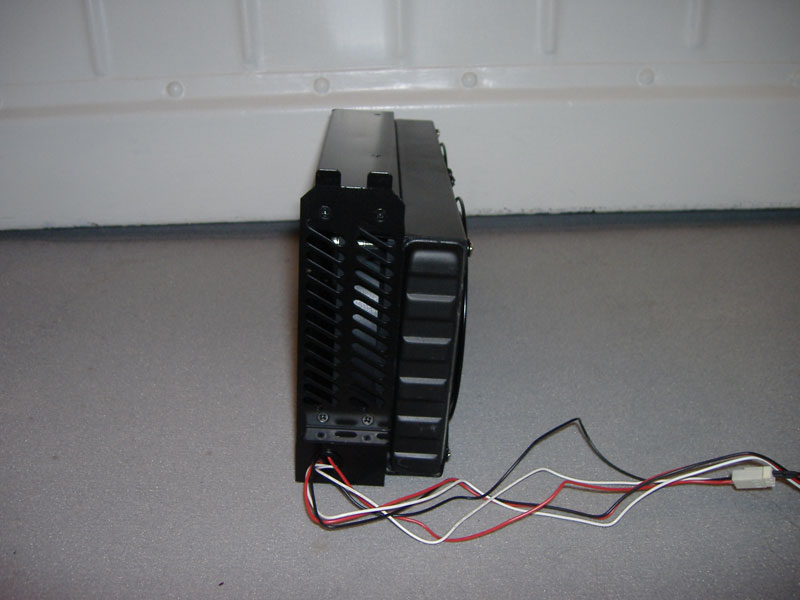

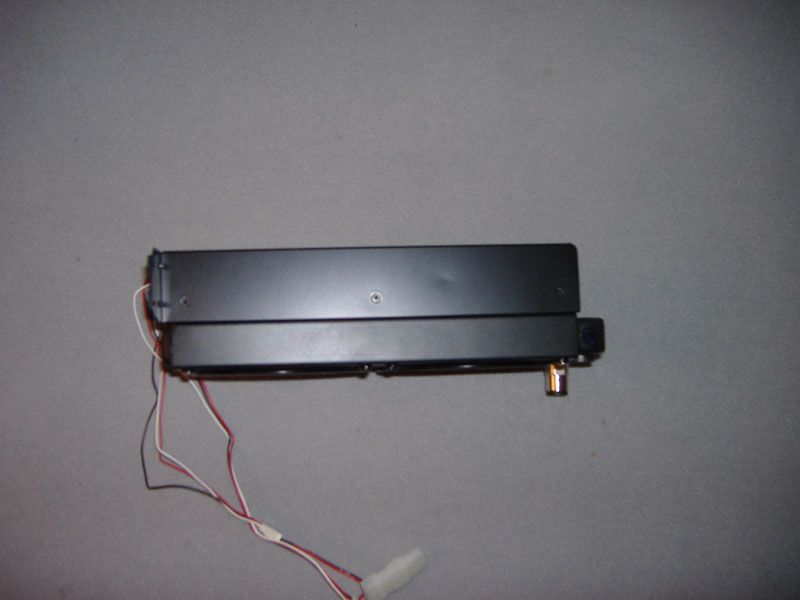

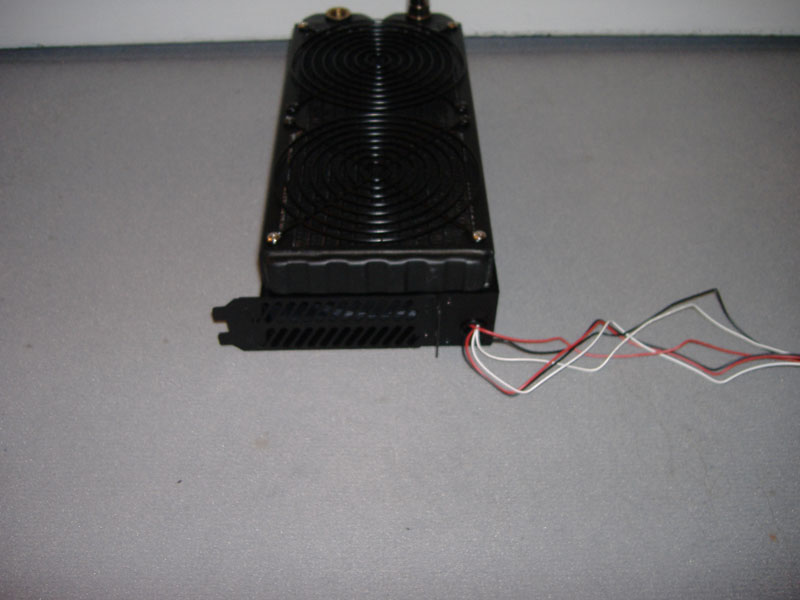

Da hier im Forum sowieso alle Bilder geil sind hier nun das Resultat:
Bilder im Eingebauten Zustand folgen, wenn die Schäfer AG meine Aquatube-blende geliefert hat und ich loslegen kann.
Bis jetzt bin ich von meiner Idee sehr begeistert, und frage mich warum AC bisher noch nicht auf eine derartige Lösung gekommen ist!?
Ein Slot-Radiator währe die Lösung für all diejenigen die keine Lust haben etwas an ihrem Gehäuse zu modifizieren.
SeYeR
Im Gunde genommen habe ich nichts Selbstgebaut, sondern nur einzelne Produkte miteinander kombiniert.
Herausgekommen ist ein Radiator der vier Steckplätze für Erweiterungskarten benötigt.
Hier mal das Grundgerüst:
http://www.lian-li.com/v2/en/product/pro…ss_index=83&g=f
Darauf habe ich dann einen airplex PRO 240 geschraubt und gehofft dass die
Konstruktion Passt.
Da hier im Forum sowieso alle Bilder geil sind hier nun das Resultat:
Bilder im Eingebauten Zustand folgen, wenn die Schäfer AG meine Aquatube-blende geliefert hat und ich loslegen kann.
Bis jetzt bin ich von meiner Idee sehr begeistert, und frage mich warum AC bisher noch nicht auf eine derartige Lösung gekommen ist!?
Ein Slot-Radiator währe die Lösung für all diejenigen die keine Lust haben etwas an ihrem Gehäuse zu modifizieren.
SeYeR
Wenn es soweit ist werden Wir eine Ankündigung machen. Zeitpläne oder ähnliches gibt es von uns nicht mehr, da einige nicht damit umgehen können wenn es doch mal länger dauert.
SeYeR
God
Sonntag, 1. März 2009, 15:35
Kann ich leider erst nächste Woche beantworten, wenn ich meinen Homeserver zusammenschraube..Coole Idee! Haut das mit dem Luftstrom so hin? Und hält die Blende das Gewicht aus?
Wenn das Gewicht zu viel werden sollte, hat Lian Li ja was mitgeliefert.[url]http://lian-li.com/v2/tw/product/upload/image/BS-08/BS-08-04.jpg[/url]
Aber ich bleibe dran und werde nächste Woche berichten, wenn ich die AT- Blende habe.
SeYeR
Nachtrag:
Es passt!
Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »SeYeR« (3. März 2009, 12:01)
Wenn es soweit ist werden Wir eine Ankündigung machen. Zeitpläne oder ähnliches gibt es von uns nicht mehr, da einige nicht damit umgehen können wenn es doch mal länger dauert.
SeYeR
God
Donnerstag, 12. März 2009, 17:46
Hast ja recht, hat sich alles aufgrund von viel Arbeit etwas verzögert!Wir wollen Bilder mit Hardware... bzw. passts?

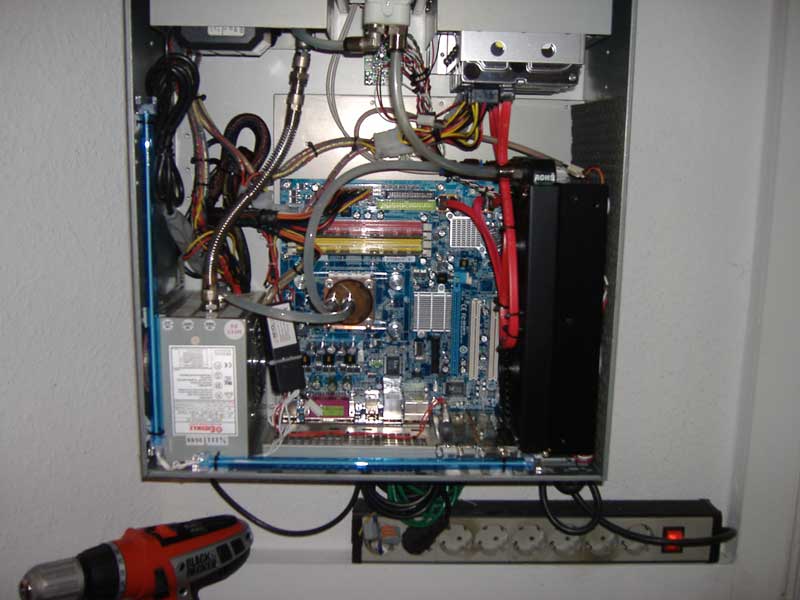

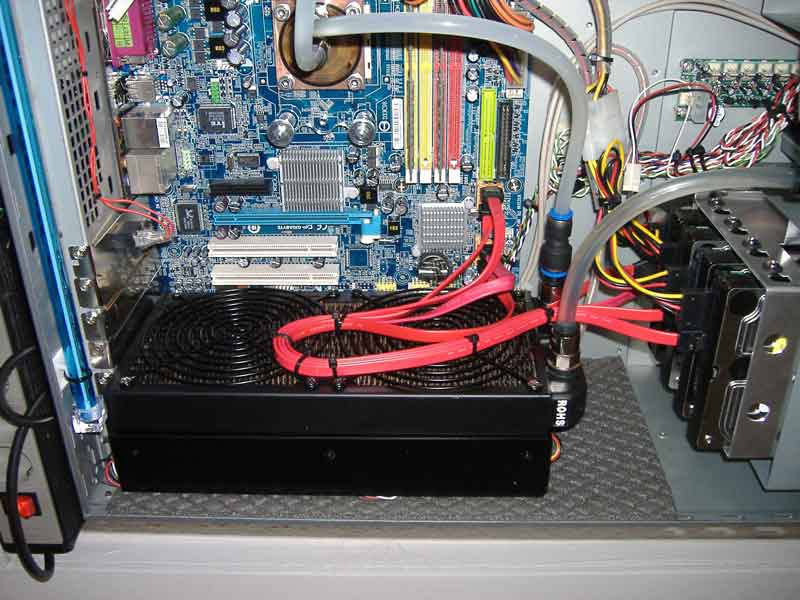

Also, alles passt, Temperaturen soweit ok... (28°C @ 64 X2 Dual Core 3600+)
Wie gesagt der Radiator hat die selben Abmessungen wie ein SLI Gespann.
Sicherlich für einen Home-server sicherlich sehr viel zuviel, aber im gunde wollte ich nur wissen ob die Idee auf funktioniert, der Rest ist nur Spielerei und Basteltrieb.
Gruß
Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »SeYeR« (12. März 2009, 17:49)
Wenn es soweit ist werden Wir eine Ankündigung machen. Zeitpläne oder ähnliches gibt es von uns nicht mehr, da einige nicht damit umgehen können wenn es doch mal länger dauert.
FallenWolf
Senior Member
Freitag, 13. März 2009, 20:20
Musstest Du die gewinde nacharbeiten oder haben die Schrauben 1:1 gepasst?
Ich hate heute genau die selbe Idee und wusste natürlich nicht, ob das ganze überhaupt passen würde
wie sieht es mit dem Luftstrom aus, schaffen die Lüfter genug Power und bleiben leise dabei oder hast du gleich umgerüstet?
Ich hate heute genau die selbe Idee und wusste natürlich nicht, ob das ganze überhaupt passen würde
wie sieht es mit dem Luftstrom aus, schaffen die Lüfter genug Power und bleiben leise dabei oder hast du gleich umgerüstet?
SeYeR
God
Samstag, 14. März 2009, 10:20
Momentan blase ich die warme Luft aus dem Gehäuse, auch wenn es thermisch keinen Sinn macht, die CPU hat so wenig zu tun dass ich die Lüfter auch abschalten könnteWirklich sehr interessante Konstruktion.
Aber auch sehr knapp -> ob da überhaupt genügend Luft angesogen wird?
Ein Luftstrom ist deutlich spürbar (währe wohl noch besser wenn der Radiator horizontal verbaut währe)
Alle Schrauben Passen, Gewinde müssen nicht nachgearbeitet werden.Musstest Du die gewinde nacharbeiten oder haben die Schrauben 1:1 gepasst?
Ich hate heute genau die selbe Idee und wusste natürlich nicht, ob das ganze überhaupt passen würde
wie sieht es mit dem Luftstrom aus, schaffen die Lüfter genug Power und bleiben leise dabei oder hast du gleich umgerüstet?
Es sind noch die Lian-Li Lüfter drin, reichen für mich ja
Das ein zigste "Extra" ist ein kleiner Plexi Rahmen, der hinter der Slot-Blende liegt, um den Abstand Radiator / Gehäuse zu vergrößern.
Ohne passt das zwar auch, aber war mir irgendwie zu knapp...
Bezüglich des Luftstroms, man kann die Lüfter ja auch auf den Radiator schrauben... aber dann wird das Ganze nochmal 25mm höher!
Gruß
