Hilfe bei anschlussbelegung!!!

Freitag, 8. Februar 2013, 17:06

Hey, ich habe mir heute eine neue aquastream XT bestellt und schaue mir grad die anschlüsse an.
Jetzt lese ich in der Anleitung das die USB Belegung folgender maßen ist.
USB:
Pin 1 n. c.
Pin 2 GND
Pin 3 D+
Pin 4 DPin
Pin 5 +5 V

Soweit alles gut und schon.......
Jetzt schaue ich mir die anschlüsse vom Durchflusssensor an uns telle fest die USB Belegung ist wie folgt .

Pin 1 +5 V (rot)
Pin 2 D- (weis)
Pin 3 D+ (grun)
Pin 4 GND (schwarz)

Pin 5 GND

So ist Sie auch bei meinen Poweradjust 2USB

Welche ist den nun richtig?
Nicht das ich den USB anschluss bei der aquastream XT falsch anschließe........




.

Manni24

Senior Member

Freitag, 8. Februar 2013, 17:15

Die Belegung ist immer dieselbe, musst nur drauf achten wie rum der Stecker kommt. Der 5. Pin ist entweder ein zusätzlicher Masse-Anschluss (GND) oder wird nicht benötigt (NC). Bei der Aquastream wurde der Stecker einfach andersrum verlötet als bei den anderen Komponenten, es müsste aber auf dem Gehäuse ein Kleber sein wie rum das Kabel da hingehört. Wenns um den Anschluss am Mainboard geht: die Anschlüsse dort sind 9-Polig, eine Reihe mit 5 und eine mit 4 Pins. Die Seite die in beiden Reihen einen Pin hat ist +5V, die Seite in der ein Pin fehlt ist GND bzw. NC

Ich hoffe das bringt dich weiter

Gruss Manni

Orochi71

Junior Member

Freitag, 8. Februar 2013, 17:25

aquastream XT
USB:
Pin 1 n. c.
Pin 2 GND
Pin 3 D+
Pin 4 DPin
Pin 5 +5 V

Achte auf das bild und Pin 1 ist hier schwarz bei allen andren ist Pin 1 +5volt

Das meinte ich damit

Es bringt einen durcheinander den Normal ist Pin 1 +5 Volt und Pin 5 GND aber hier sind Pin 1 GND und Pin 5 +5 Volt
Wenn man nicht drauf achtet und nach pin 1 geht hat man dort kabel +5 Volt achtet man auch die farben dann andersrum

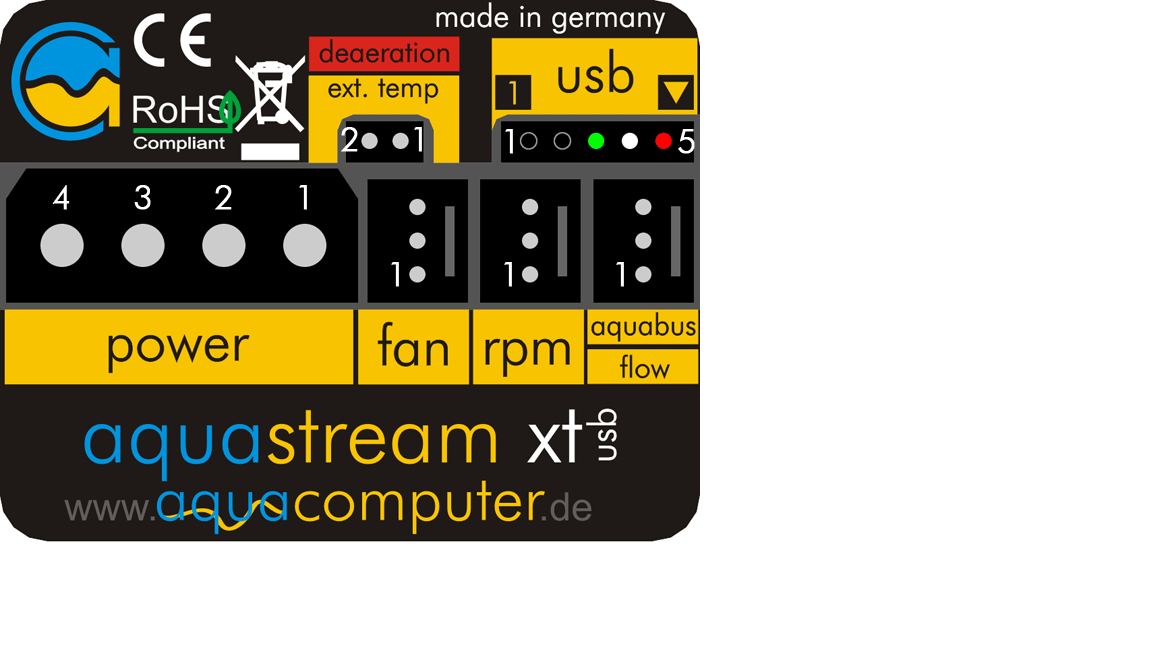

»Orochi71« hat folgendes Bild angehängt:
  • Unbenannt.png

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »Orochi71« (8. Februar 2013, 17:28)

sebastian

Administrator

Freitag, 8. Februar 2013, 17:47

So wie es draufsteht ist es richtig.

Orochi71

Junior Member

Freitag, 8. Februar 2013, 17:52

Also hier bei verdreht!!!

Pin 1 GND
Pin5 +5 Volt dann

nicht wie alle andren
