Shoggy
Sven - Admin
Neu: SPLITTY9 ACTIVE - aktiver Splitter für bis zu 9 PWM-Lüfter
Mittwoch, 30. Oktober 2019, 13:09

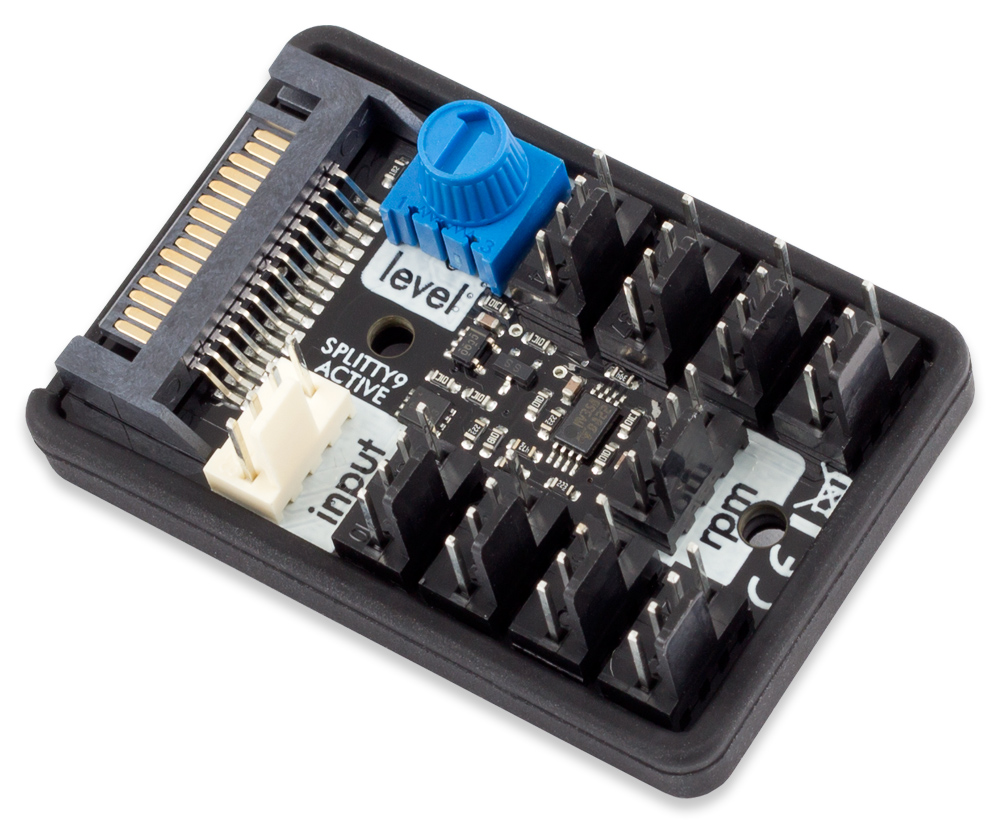

SPLITTY9 ACTIVE ist ein aktiver 9-fach Splitter für 4-pin PWM-Lüfter mit Spannungseinspeisung, Verstärkung des PWM-Signals und einstellbarer Einschaltschwelle.
Gegenüber einem passiven Splitter bietet Splitty9 ACTIVE entscheidende Vorteile:
Spannungseinspeisung über SATA-Stecker
Die Spannungsversorgung der Lüfter erfolgt nicht aus dem angeschlossenen Lüfterausgang, sondern über einen SATA-Steckverbinder, der direkt an das PC-Netzteil angeschlossen wird. So können die Lüfter unabhängig von der Ausgangsleistung des Lüfterausgangs mit der maximalen Leistungs eines SATA-Steckers versorgt werden - das sind gemäß Spezifikation üppige 4,5 A bzw. 54 Watt.
Verstärkung des PWM Signals
Bei passiven Splittern belasten die PWM-Lüfter direkt das PWM-Signal des Lüfterausgangs - je nach Lüfterausgang und Lüftertyp kann schon bei einer kleinen Anzahl von Lüftern das PWM-Signal überlastet sein, die Lüfter lassen sich dann nicht regeln. SPLITTY9 ACTIVE verstärkt das PWM Signal, um auch problematische Lüfter mit nicht normgerechtem PWM-Eingang ansteuern zu können.
Einstellbare Schaltschwelle
PWM-Lüfter lassen sich in der Regel über das PWM-Signal nicht komplett ausschalten - SPLITTY9 ACTIVE ergänzt diese nützliche Funktion. Über einen Drehknopf kann die Einschaltschwelle für die angeschlossenen Lüfter eingestellt werden, bei eingehendem PWM-Signal unterhalb der Schwelle wird die Spannungsversorgung der Lüfter vom SPLITTY9 ACTIVE ausgeschaltet. Eine LED auf dem Splitter zeigt an, ob die Lüfter aktuell eingeschaltet sind.

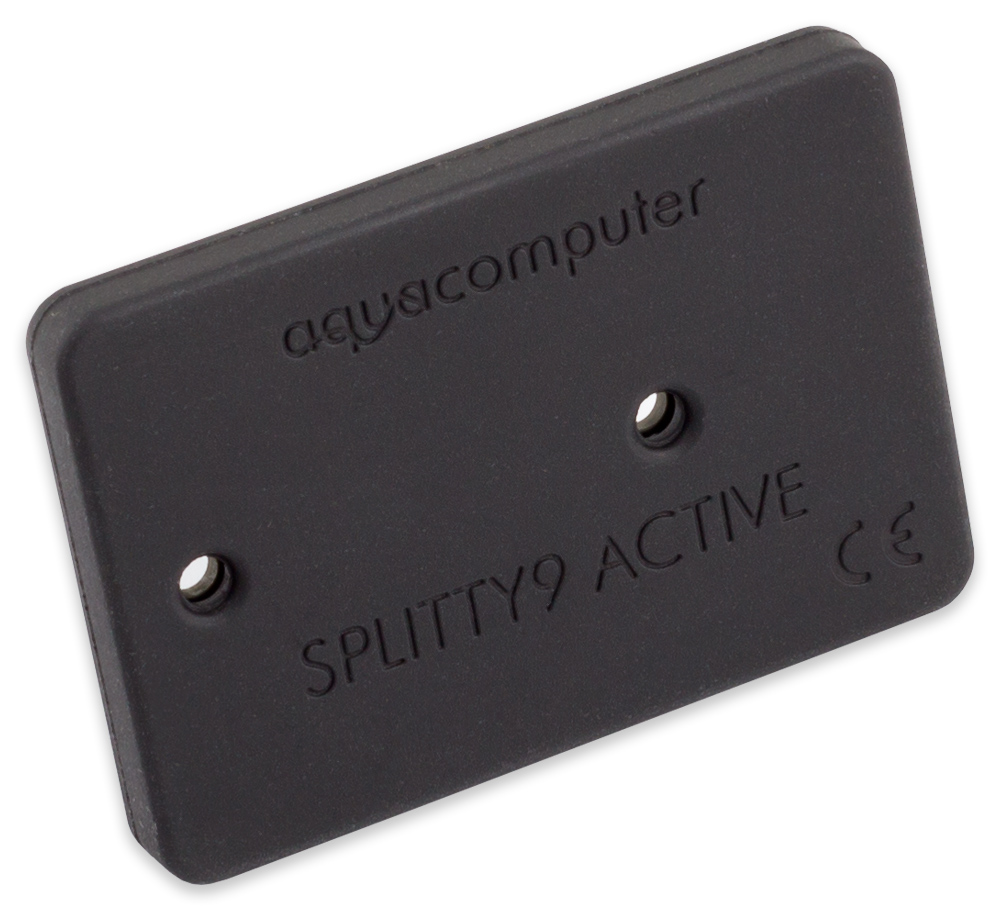

Der Splitter kann mittels selbstklebenden Klettbands beliebig im Gehäuse befestigt werden, alternativ stehen zwei Befestigungsbohrungen zur Verfügung.
Die Bestellung ist ab sofort im Shop möglich und der Preis beträgt 12,90 Euro.
Die Auslieferung beginnt in ca. einer Woche.
Gegenüber einem passiven Splitter bietet Splitty9 ACTIVE entscheidende Vorteile:
Spannungseinspeisung über SATA-Stecker
Die Spannungsversorgung der Lüfter erfolgt nicht aus dem angeschlossenen Lüfterausgang, sondern über einen SATA-Steckverbinder, der direkt an das PC-Netzteil angeschlossen wird. So können die Lüfter unabhängig von der Ausgangsleistung des Lüfterausgangs mit der maximalen Leistungs eines SATA-Steckers versorgt werden - das sind gemäß Spezifikation üppige 4,5 A bzw. 54 Watt.
Verstärkung des PWM Signals
Bei passiven Splittern belasten die PWM-Lüfter direkt das PWM-Signal des Lüfterausgangs - je nach Lüfterausgang und Lüftertyp kann schon bei einer kleinen Anzahl von Lüftern das PWM-Signal überlastet sein, die Lüfter lassen sich dann nicht regeln. SPLITTY9 ACTIVE verstärkt das PWM Signal, um auch problematische Lüfter mit nicht normgerechtem PWM-Eingang ansteuern zu können.
Einstellbare Schaltschwelle
PWM-Lüfter lassen sich in der Regel über das PWM-Signal nicht komplett ausschalten - SPLITTY9 ACTIVE ergänzt diese nützliche Funktion. Über einen Drehknopf kann die Einschaltschwelle für die angeschlossenen Lüfter eingestellt werden, bei eingehendem PWM-Signal unterhalb der Schwelle wird die Spannungsversorgung der Lüfter vom SPLITTY9 ACTIVE ausgeschaltet. Eine LED auf dem Splitter zeigt an, ob die Lüfter aktuell eingeschaltet sind.
Der Splitter kann mittels selbstklebenden Klettbands beliebig im Gehäuse befestigt werden, alternativ stehen zwei Befestigungsbohrungen zur Verfügung.
Die Bestellung ist ab sofort im Shop möglich und der Preis beträgt 12,90 Euro.
Die Auslieferung beginnt in ca. einer Woche.
Sebas
Full Member
Sonntag, 15. Dezember 2019, 10:07
Das ist korrekt, ist auch der erste SATA Anschluss der mir flöten gegangen ist
Da ich eigentlich sehr strukturiert die Komponenten anordne und nicht mit Kraft arbeite. Der SATA Anschluss vom aktiven Splitty ist nur 6-7 mm vom Boden entfernt. Egal welche Netzteile ich nun verwende, meist sind ja die SATA Stromkabel hintereinander am Kabel aufgreiht. Mit diesem Abstand zum Gehäuse hat man ohne Distanzplatten dann ein Problem, da auch mit dem Vorbiegen des Kabels der Abstand zu kurz ist. Ich habe mir die Gedanken schon vorher gemacht und die Splittys daher so verbaut, dass der SATA Stromanschluss im freien Raum ist. Dann ist entscheidend, wieviel Abstand zwischen den Anschlüssen ist. Bei meinem halt 15cm und wenn ich dann Splitty-2 nach Splitty-1 verbinde wirkt über die 15cm Kabel auch ein permanenter Druck. Dort dachte ich, dass dies der Anschluss aushält, vorallem, da ich bombenfeste Anschlüsse von AC beim Hubby gewohnt war. Tja, war nicht so und da habe ich bemerkt, dass die Anschlüsse nur mit zwei sehr dünnen Plastik Pins verbunden sind.
Hier ein Foto von meinem Build: https://share.icloud.com/photos/0_hrec7MLYRPJE80zKN5ueZVg
Ich habe 2cm platz zwischen der Edelstahl Rückwand und der Verschraubung, gehe auf der Rückseite mit dem Kabel hoch, dann gehe ich vom ersten Splitty auf den 2 Splitty und nutze die 2cm Platz innen für den Kabelbogen. Ich habe durch die Positionierung der Splittys keinen Druck aufgrund der Verschraubung nach oben auf die Splittys, sondern nur noch über die Kabelbiegung einen Druck nach Außen. Daher ist auch nur ein Pin abgebrochen und hat den Sata Anschluss verdreht.
Alle Komponenten einzeln anschließen wäre vermutlich die Lösung, was bei Hubby, 2 Splitty, Aquaero, Farbwerk 360, Aquastream und SSD dann vermutlich meine Netzteilanschlüsse ausreizt. Vermutlich werde ich mein Kabel ändern und neusleeven, sodass ich es sauber verbinden kann, ich gehe jedoch nicht davon aus, dass dies hier alle machen oder machen können.
Da ich eigentlich sehr strukturiert die Komponenten anordne und nicht mit Kraft arbeite. Der SATA Anschluss vom aktiven Splitty ist nur 6-7 mm vom Boden entfernt. Egal welche Netzteile ich nun verwende, meist sind ja die SATA Stromkabel hintereinander am Kabel aufgreiht. Mit diesem Abstand zum Gehäuse hat man ohne Distanzplatten dann ein Problem, da auch mit dem Vorbiegen des Kabels der Abstand zu kurz ist. Ich habe mir die Gedanken schon vorher gemacht und die Splittys daher so verbaut, dass der SATA Stromanschluss im freien Raum ist. Dann ist entscheidend, wieviel Abstand zwischen den Anschlüssen ist. Bei meinem halt 15cm und wenn ich dann Splitty-2 nach Splitty-1 verbinde wirkt über die 15cm Kabel auch ein permanenter Druck. Dort dachte ich, dass dies der Anschluss aushält, vorallem, da ich bombenfeste Anschlüsse von AC beim Hubby gewohnt war. Tja, war nicht so und da habe ich bemerkt, dass die Anschlüsse nur mit zwei sehr dünnen Plastik Pins verbunden sind.
Hier ein Foto von meinem Build: https://share.icloud.com/photos/0_hrec7MLYRPJE80zKN5ueZVg
Ich habe 2cm platz zwischen der Edelstahl Rückwand und der Verschraubung, gehe auf der Rückseite mit dem Kabel hoch, dann gehe ich vom ersten Splitty auf den 2 Splitty und nutze die 2cm Platz innen für den Kabelbogen. Ich habe durch die Positionierung der Splittys keinen Druck aufgrund der Verschraubung nach oben auf die Splittys, sondern nur noch über die Kabelbiegung einen Druck nach Außen. Daher ist auch nur ein Pin abgebrochen und hat den Sata Anschluss verdreht.
Alle Komponenten einzeln anschließen wäre vermutlich die Lösung, was bei Hubby, 2 Splitty, Aquaero, Farbwerk 360, Aquastream und SSD dann vermutlich meine Netzteilanschlüsse ausreizt. Vermutlich werde ich mein Kabel ändern und neusleeven, sodass ich es sauber verbinden kann, ich gehe jedoch nicht davon aus, dass dies hier alle machen oder machen können.
mausman
Junior Member
Samstag, 22. Februar 2020, 21:07
Ja ebend, er soll das PWN Signal von der Pumpe am Input Splitty splitten, alle drehen sich aber nur gleich schnell volle Pulle oder als Einstellung händisch langsam 5% min halten.
Das Signal der Pumpe wird einfach nicht beachtet.
Aber wiso ?
Schließe ich einen Lüfter direkt an die Pumpe an, wird er über den Curved Modus geregelt, dann gehts.
Gebe ich das Pumpensignal an Input splitty , damit er es an mehrere Lüfter verteilt , dann halt nicht mehr.
Das Signal der Pumpe wird einfach nicht beachtet.
Aber wiso ?
Schließe ich einen Lüfter direkt an die Pumpe an, wird er über den Curved Modus geregelt, dann gehts.
Gebe ich das Pumpensignal an Input splitty , damit er es an mehrere Lüfter verteilt , dann halt nicht mehr.
