Zitat

Wieviel Kühlflüssigkeit kommt in den Radiator?

Also eigendlich betrachtet man das benötigte Flüssigkeitsvolumen des gesamten Kühlkreislauf, in deinem Fall den Radiator mit dem Ausgleichbehälter+Pumpe, den CPU-Kühler, die Grafikkartenkühler und die Länge und den Durchmesser des verwendeten Schlauchs. Man kann so im Schnitt mit zwei bis vier Litern Flüssigkeit rechnen.

Zitat

Wozu ist der 3Pin Stecker und warum hat der 4 Pin Stecker nur 2 Pins?

Ich weiss es leider auch nicht. Deine Beschreibung ist zu allgemein. Bilder würden helfen.

Zitat

Warum kann ich von oben nicht in den Behälter für die Kühlflüssigkeit schauen?

Ich könnte jetzt gemein sein und schreiben "Weil Metall im Allgemeinen lichtunduchlässig ist." Bin ich aber nicht. Daher. Es gab mal eine optionale Plexiglasabdeckung, eben um den Wasserstand besser kontrollieren zu können, diese war jedoch zu Rißanfällig und wurde deswegen wahrscheinlich zu oft reklamiert und wird daher nicht mehr produziert.

Zitat

Wie weiß ich wie viel Wasser noch drin ist?

Wenn Du keine andere Möglichkeit vorgesehen hast, hilft wahrscheinlich nur, den Behälter in regelmäßigen Intervallen zur Kontrolle zu öffnen.

Zitat

Warum ist kein Imbus dabei um die entsprechenden Schrauben abzudrehen die im Gehäuse Stecken?

Das wissen nur Mitarbeiter von Aqua Computer.

Zitat

Gibt es Software um die Pumpe im Druck zu regulieren oder kann man das nur manuell an der Vorrichtung selber verstellen?

Wenn Du eine D5 Pumpe mit USB- und Aquabus-Anschüssen hast, kannst Du unter dem Betriebssystem Windows mit der Software Aquasuite 201x die Pumpengeschwindigkeit manuell regeln, oder automatisch regeln lassen.

Zitat

Warum sind 2 in und 2 out Ausgänge an dem Gerät?

AMS steht für Airplex Modularity System. Dies bedeutet, dass man auf einfache Weise weitere Radiatoren der AMS-Baureihe mit einfachen Verbindungshülsen und kleinen Verbindungsplättchen seitlich untereinander verbinden kann. Dabei steht es einem durch die zusätzlichen Ein- und Ausgänge frei, wo und wie man die Radiatoren untereinander verbindet. Will man nur einen Radiator betreiben, ermöglichen einem die zusätzlichen Ein- und Ausgänge, diese je nach Einbaulage des Radiators, bequemer mit Schläuchen zu verbinden.

Zitat

Was bedeutet dieses 70/30 Verhältnis?

Ich nehme einmal an, Du beziehst dich dabei auf einen Radiator mit zwei getrennten Kühlkreislaufkammern?

Zitat

Erstmals ist es mit dem airplex modularity system auch möglich, zwei getrennte Kühlkreisläufe mit einem Radiator zu betreiben. Bei den entsprechenden Radiatoren ist die Kühlfläche ca. im Verhältnis 70:30 dem primären bzw. dem sekundären Kreislauf zugeordnet. So läßt sich sehr platzparend ein Zweikreissystem realisieren, um beispielsweise wärmeempfindliche Festplatten getrennt von CPU und Grafikkarte zu kühlen. Die beiden Kreisläufe sind dabei komplett gegeneinader abgedichtet, eine Vermischung des Kühlmediums ist ausgeschlossen.

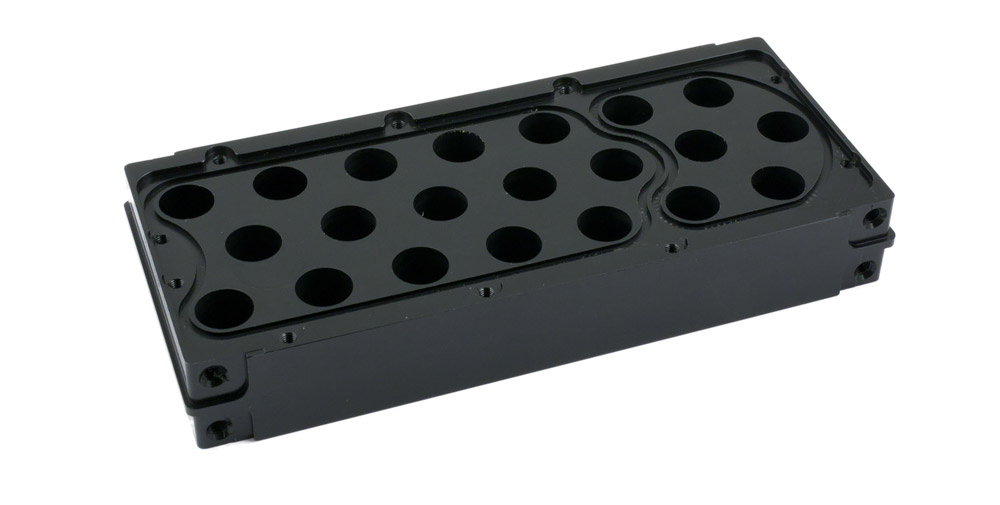

Die Kühlrohre liegen ja parallel zueinander. 70% dieser Rohre auf einer Seite bilden eine Kreislaufkammer und 30% auf der anderen Seite die zweite kleinere Kammer. Beide Kreislaufkammern lassen sich getrennt beschlauchen/-treiben. Folgendes Bild veranschaulicht die Aufteilung deutlicher.

Zitat

Was sollte ich beachten wenn ich die Pumpe das erste mal Starte?

Das Befüllen eines Kühlkreislauf läuft in Intervallen ab. Das heißt, zuerst füllt man Wasser in den Kreislauf, meistens über den Ausgleichsbehälter (AGB), bis kein Wasser mehr aufgefüllt werden kann. Man sollte sicher stellen, dass die Pumpe, da nicht selbst ansaugend, vom Kühlwasser umspült ist, da diese sonst Gefahr läuft durch Trockenlaufen beschädigt zu werden. Dann setzt man nur die Pumpe kurz unter Strom - nicht den ganzen Computer - bis der Ausgleichsbehälter fast entleert ist, schaltet die Pumpe wieder ab, füllt neues Kühlwasser bis zum Anschlag in den Ausgleichsbehälter auf und schaltet dann die Pumpe bis zur erneuten AGB-Entleerung wieder kurzzeitig an. Dies macht man, bis am Kühlmittel-Eingang des AGBs das Kühlwasser, bei eingeschalteter Pumpe, gleichmäßig austritt. Dies gilt jedoch nur im Idealfall, falls nicht irgendwo Leckagen auftreten. Daher hat es sich bewährt, unter jede Verbindungstelle saugfähiges Küchenpapier zu legen/stopfen um austretendes Wasser aufzufangen. Man sollte also auch während des Befüllens stehts auf eventuell austretendes Kühlwasser an den Verbindungsstellen achten.

Zitat

Wie starte ich die Pumpe?

Falls Du kein zweites Computer-Netzteil hast, kannst Du das Netzteil von deinem Rechner verwenden. Hilfreich, da weniger Aufwendig, wäre es, wenn dieses Netzteil mit modularen Steckern ausgestattet wäre, da man diese dann zum Befüllen des Kreislufts einfach vom Netzteil abziehen und später, nach dem Befüllen, wieder aufstecken kann. Kompliziert wird's wenn die Kabel fest mit dem Netzteil verbunden sind, dann sollte man nämlich, um eine Beschädigung der Computer-Hardware zu vermeiden, alle Stecker vom Mainboard, Festplatten, Grafikkarten usw. abziehen und nur noch die Pumpe mit einem der 4-poligen Molexstecker verbunden lassen. Mit Hilfe eines ATX-Überbrückungssteckers oder einem kleinen Draht, kann man den Einschaltknopf des Computers simulieren/emulieren und die Pumpe dann über den Ein-/Ausschalter des Netzteils schalten.

Zitat

PS: Braucht man unbedingt diese SLI Adapter?

Nein. Ist Ansichts- bzw. Geschmackssache. Eine Frage des Aufwands und des Geschicks. Hauptsache die Kühlkörper der Grafikkarten sind beide im Kühlkreislauf integriert.

Das ist keine Druckangabe sonder eine Stufen Angabe zu Drehzahl der Pumpe drücke in eine wakü bewegn sich meist im mbar bereich ( Milibar) also kleier wie 1 Bar druck

wenn du die pumpe das erste mal startes nur kurz anlaufen lass da viel luft durch das System gedrückt wird und viel Wasser angesaut wird läuft der agb schnell leer , Denn AGb wieder etwas Wasser nachfüllen und wieder einschalten das geht soweiter bis du merks das kaum noch Luft im System ist. DIe AGB noch offen lassen !dann würde ich dann das System etwas hin und her kippen um noch restliche Luftblasen zu lösen aber Achtung nicht zu doll kippen, kannst auch etwas mit der Pumpendrehzahl ( 1-5) rumspielen um das entlüften zu beschleunigen würde dan die pumpe auf ca 40-50% leistung eine paar Minuten laufen lassen wenn alles Trocken ist kannst System zusammen bauen AGB verschließen und GO

du betreibst 2 X 780 GTx und die CPU mit einem 360er laut CK braucht 1 780er einen 240er Radi .... das dürfe schon Funktionieren... ich sage aber jetzt nicht das er Radi zu klein ist, sonst heißt es nur wieder Immer diese Übertreibung :-)

beim befüllen benutze ich immer eine 100 ml spitze somit weis ich was ich einfülle .

Mfg Sikutux

Kommt drauf an welche Kühlflüssigkeit du verwendest. Ich hab bis jetzt sehr gute Erfahrung mit dem Double Protect Ultra von Aqua Computer gemacht, das soll jetzt keine Werbung sein, das ist in meinem Fall eine Tatsache. Ich betreibe seit fast zwei Jahren ein System mit einem 360er aquaduct, einem CPU-Kühler, zwei GraKa-Kühlern, einem mittelgroßen AGB, einem 9x140 Mo-Ra 3 und 4 Metern Schlauch in einem Kreislauf mit nur einer Flasche (1 Liter) Double Protect Ultra (die wurde mit dem Aquaduct mitgeliefert) als Korrosions- bzw. Keimschutz und der Rest ist nichts weiter als destiliertes Wasser ausm Baumarkt. Das Kühlmittel ist immer noch klar wie am ersten Tag, keine Schmodder, kein Zusetzen...nichts. Ich hab einfach nur ab und an das verdunstete/fehlende Wasser mit dest. Wasser wieder auifgefüllt und gut wars. Also wenn du Double Protect Ultra einsetzt, dann kannst Du einfach mit destilliertem Wasser auffüllen was am Ende fehlt.

DB ultra nix anderes kommt in meinen Gigant rein und das sind 4 liter Gigant + 05 -0.7 liter system und mit desti. Wasser auffüllen wenn mal was verdunstet ist ,so mach ich das auch

CK gibt die 780er mit einem 240er radi an somit benötist du also min 2x240er um deine Grakas zu kühlen wenn du unter diese vogabe gehst steigt deinen wasser temp somit wird das system auch lauter da die lüfter schneller laufen müssen

es gibt eine ururualte Wakü Weißheit die das Lautet : " Radiator Fläche ist durch nichts zu ersetzen außer.. durch noch mehr Radiator Fläche " soll bedeuten der Radiator kann nur eine gewisse mengen an Energie Abführen wenn die zugeführte Energie Größer ist wirst du auch mit den besten Lüftern das System nicht kühlen können.

wenn du es leise haben möchtest vermute ich mal das du an einem weitern Radi nicht vorbei kommst. bedenke das es auch wieder sommer mit 34 ° ++ geben wird und das du dann erst merken wirst wieviele Reserven das System noch hat Zimmertemperatur ist = der Wassertemperatur.

Ich sag mir je großer desto besser kühl :-)

Mfg sikutux

ich glaube eher nicht das der einsatz von kupfer eine soo großen Leistungsunterschied bewirkt das man gleich von der doppelten Leistung ausgehen kann ich mutmaße einfach mal das er max 30% mehr Leistung hat.

da ich aber noch nie in den Genus eines so edlen Wärmetauscher gekommen bin lass ich mich auch gerne eines bessern belehren

Mfg sikutux

Bei tiefgreifenden Fragen kann man auch gerne telefonisch unseren Support bemühen - dazu ist er ja da

Grundsätzlich: Die Pumpe hat einen Stromanschluss und ein Tachosignalkabel, dass ein Drehzahlsignal für Mainboard oder aquaero liefert. Der 4polige Stecker hat nur zwei Pins, da die Pumpe nur 12V benötigt, keine 5V.
Befüllt wird das System einfach durch die Befüllschraube am Ausgleichsbehälter. Diesen auffüllen, bis er voll ist und dann die Pumpe an das Netzteil anstecken, ca. 1 Minute laufen lassen, wieder komplett befüllen. Das ganze wiederholen, bis das System befüllt ist. Die Pumpe wird noch recht laut sein, was an Luft im System liegt. Einfach einige Stunden laufen lassen und mehrmals neu starten in der Zeit (die Pumpe).

Steuern kann man die Pumpe nur am Poti. Es gibt sie auch mit USB Schnittstelle, dies Modell hat aber keine Schnittstelle.

70/30 meint Glykol/Wasser Verhältnis. Entweder so, oder DP Ultra verwenden. IN/OUT gibt es mehrfach, da man mehrere Richtungsmöglichkeiten vorgesehen hat. Ist egal wo gnau, es muss nur einmal IN und einmal OUT angeschlossen sein.

ich habe mal nach Vergleichswerten zwischen Alu Lamellen und Kupfer Lamellen gesucht nur leider keine Festen Wert gefunden. mich würde es schon mal In­te­r­es­sie­ren um wie viel das Kupfer an Leistung mehr bringt


Mfg sikutux

Mir kommt's so vor, als ob die Pumpe noch keinen Tropfen Wasser gesehen hat, das Wasser im Radiator-Ausgleichbehälter (R-AGB) steht sozusagen auf einem Luftpolster. Versuch mal vorsichtig den Schlauch den man im Bild vier sieht, ich hoffe es ist der Ausgang, wenn nicht, dann die andere Seite, etwas abzuziehen und beobachte den Wasserstand im R-AGB, bzw. ob beim Lösen Wasser ab- bzw. nachfließt. Wenn am Ausgang Wasser ankommt, kannst Du den Schlauch sofort wieder aufschieben.
Hattest Du dir meine Beschreibung zur Erstbefülliung genau durchgelesen, vor allem den Teil mit dem Umspülen der Pumpe mit Wasser und dem nur kurzzeitigen Einschalten, da die Gefahr besteht, dass wenn die Pumpe zu lange trocken läuft, man diese beschädigt?

Hi Aszkat,

keine Sorge, das Ding ist nicht kaputt.
Versuche erst mal die Schläuche vom PC aufzufüllen und dann das Modul zu verbinden, ich denke die Pumpe kann die riesige Luftblase im PC nicht überwinden.

Hoffe dann klappt´s...
Mir jetzt nicht Übel nehmen... aber hast Du wirklich IN / OUT verwendet und nicht IN / IN oder OUT /OUT?

Normalerweise sind alle anderen Komponenten vom strom getrent einzu und allein die Pumpe ist am netzteil dran Um dan das netzteil zu starten brauchst du Diesen stecker hir STECKER damit schaltes du das netzteil ein oder du googelst welche pins gebrückt werden müssen um das NT ein zuschalte und machst das ganze mittels Büroklammer also Alle Kompnenten vom NT abkoppeln bis auf das kabel wo die Pumpe dran ist

Das MB kabel vom Netzteil muss Gebrückt werden bei der Pumpe mit dem manuellen drehregler kann es sein das die pumpe auf kleinster Stuffe zu schwach ist um die luft aus dem system zu drücken die pumpe etwas höher einstellen und dann aber die abdeckung des agb wieder drauf die luft kommt ja zu AGB und somit spritz das ein wenig aber die einfüllöffnung offen lassen

hast kein messbeche womit du abmessen kanst wieviel du einfüllst also ich habe immer ne 100ml spitze damit hat das immer gut fuktioniert Beim AMS

mfg sikutux

Habe mich mit einem Support Mitarbeiter über die Kupfer( cu) radis unterhalten mir wurde gesagt das der unterschied zwischen Alu und Kupfer Lamellen nicht mehr als 30% betragen kann.
Dieser wert wird Von verschiedenen Faktoren Beeinflusst Wasser Temperatur ,Lüfter Drehzahl bzw Volumen Strom des Lüfter

Grundsätzlich gilt: Radiator Fläche ist durch nichts zu ersetzen AUSER durch mehr Radiator Fläche !


Mfg sikutux
