NEU: kryographics NEXT RTX 3080 / RTX 3090 - Fotos und Updates
Donnerstag, 5. November 2020, 17:28
Über zwei Jahre nach Vorstellung der Pascal-Generation sind wir stolz unsere neuen Kühler der kryographics NEXT-Serie für die NVIDIA Ampere-Architektur vorstellen zu können.
NVIDIA hat neben der Founders-Edition eine Art Referenz-Platine für ihre Partner entwickelt. Der erste Kühler für die Ampere-Generation von uns, der kryograhics NEXT 3080 3090 REF ist auf diese Platinen ausgerichtet. Einige Board-Partner haben das NVIDIA Design vollständig übernommen, andere haben es geändert oder die Platinen länger ausgeführt. Der kryographics NEXT passt auch auf viele angepasste Platinen - auch wenn diese etwas länger sind.
Wir haben bereits parallel mit dem kryographics NEXT 3080 3090 STRIX einen Kühler für die Asus Strixx Karten im Angebot. Zudem wird ein speziell auf die ZOTAC TRINITY Karten angepasster Kühler folgen. Hier passt theoretisch auch der hier gezeigte kryographics NEXT 3080 3090 REF, deckt aber nicht das gesamte PCB ab.
Die Kühlstruktur der neuen kryogprahics wurde noch einmal gegenüber der vorherigen Generation vergrößert und der gesteigerten Leistung der GPU angepasst. Durch unsere hochgenaue Fertigung und eigene CNC-Fertigung sind wir zudem in der Lage die Kühler so exakt zu fertigen, dass wir GPU und RAM mit Wärmeleitpaste kühlen können. Dies hat entscheidende Vorteile beim leistungshungrigen GDDR6X RAM. Mit Wärmeleitpads wäre hier nur eine deutlich schlechtere Kühlung möglich.
Besonders viel Augenmerk haben wir einer optimalen Anpassung der GPU-Kontaktfläche gegeben. Im Gegensatz zu bisher gefertigten Kühlern ist diese bei den kryographics NEXT für die Ampere-Generation nicht mehr plan sondern konvex gestaltet. Dies sorgt in Verbindung mit den konkaven Dies der Ampere Generation für einen optimalen Wäremeübergang. Um dies zu erreichen wurden extra spezielle Werkzeuge hergestellt.
CNC gefräst, made in germany
Es sind die aufwändigsten Kühler, die wir für Grafikkarten bisher gefertigt werden - alle Bauteile werden hochgenau in unserer eigenen Fertigung in Deutschland CNC bearbeitet und aus hochwertigstem Material hergestellt. Die komplexe Bodenplatte wird dabei aus knapp 2kg Rohmaterial gefräst.
Der Kühler besteht aus einer Bodenplatte mit nochmals verbesserter GPU Kühlstruktur. Diese wird durch einen Deckel aus massivem Plexiglas GS abgedeckt, welcher von einem schwarz eloxierten Aluminiumgehäuse eingefasst ist. Alle Bauteile werden bei uns CNC gefertigt und entsprechen höchster Qualität - made in germany.
Beleuchtung für aufregende Effekte integriert - kompatibel zu vielen Mainboards mit adressierbaren LEDs
Integriert ist eine RGBpx LED-Beleuchtung, die mit allen unseren RGBpx Controllern angesprochen werden kann. Zusätzlich liegt ein Adapter für Mainboards mit Ausgang für digitale LEDs im Lieferumfang bei.
Die Kabel (IN/OUT) sind steckbar und von der Seite zugänglich. Die integrierte Beleuchtung besitzt 15 einzeln ansteuerbare digitale LEDs und bleuchtet neben dem gesamten Plexiglasdeckel auch ein in die Aluminiumabdeckung integriertes Logo.
Neu ist, dass auch die Anschlussterminals mit VISION jetzt einen RGBpx Ausgang besitzten und die Beleuchtung des Kühlers somit auch von diesen gesteuert werden kann.
Hoher Durchfluss und direkte Kühlung
Der Wasserfluss im Kühler wurde mit teilweise parallel durchflossenen Bereichen auf hohen Durchfluss und direkter Überspülung nahezu aller relevanten Bauteile optimiert.
Viele Optionen bei den Anschlussterminals
Die Terminals sind kompatibel zu der bisherigen kryographics Serie und somit können die bekannten SLI-Terminals weiter verwendet werden. Ein besonderes Highlight sind die VISION-Terminals mit integriertem OLED-Display und RGBpx. Die Gewinde sind wie immer in G1/4" ausgeführt.
Backplate mit aktiver Kühlung
Ebenfalls verfügbar ist eine Backplate mit der Option für aktive Kühlung durch unser patentrechtlich geschütztes Heatpipe-System zur Kühlung der Backplate.
Hier gibt es zwei Varianten, die jeweils für die 3080 bzw. 3090 ausgelegt sind. Bei der 3090 werden die RAM Module auf der Rückseite perfekt gekühlt.
Preise und Verfügbarkeit
Die Kupfer Version des kryograhics NEXT 3080 3090 REF ist für 145,90 Euro zu haben und die vernickelte Variante für 159,89 Euro. Die Auslieferung der Kühler beginnt ab morgen.
Und zum Schluss noch ein paar Fotos der Kühler.

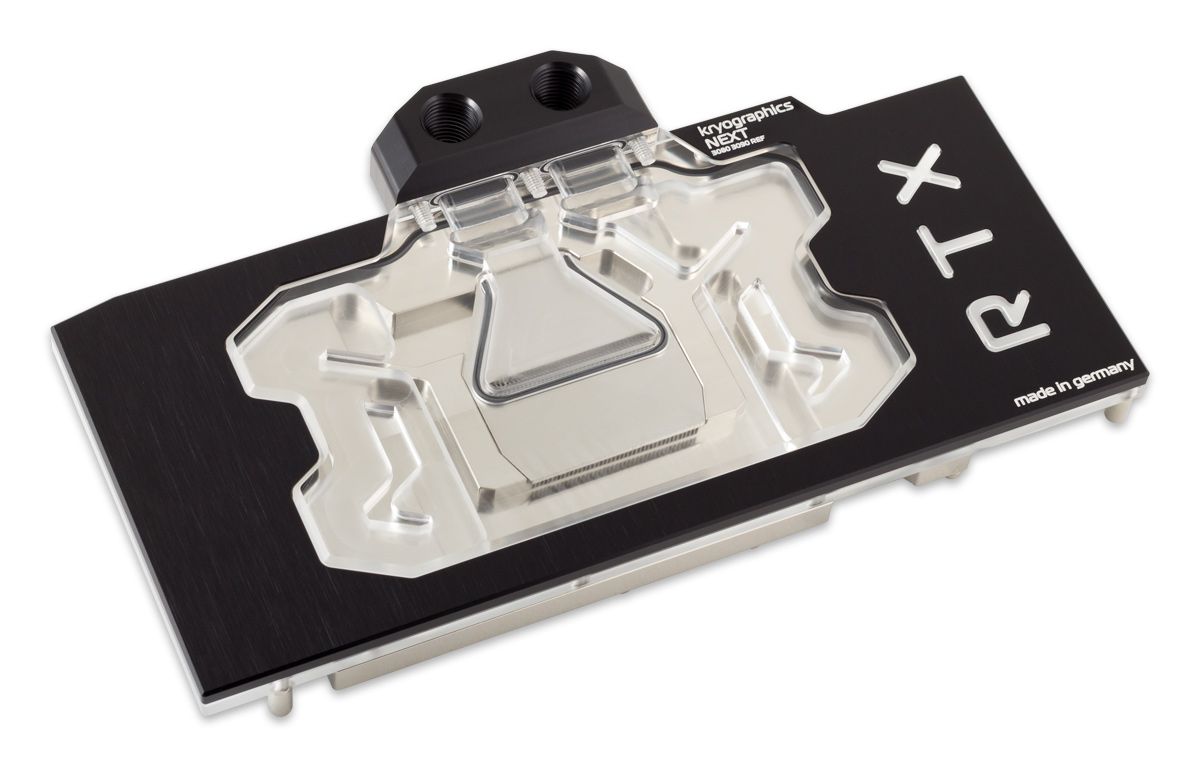

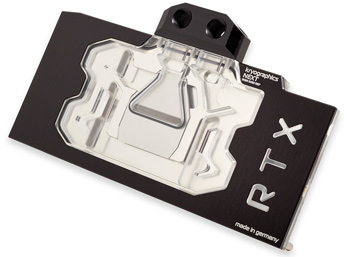

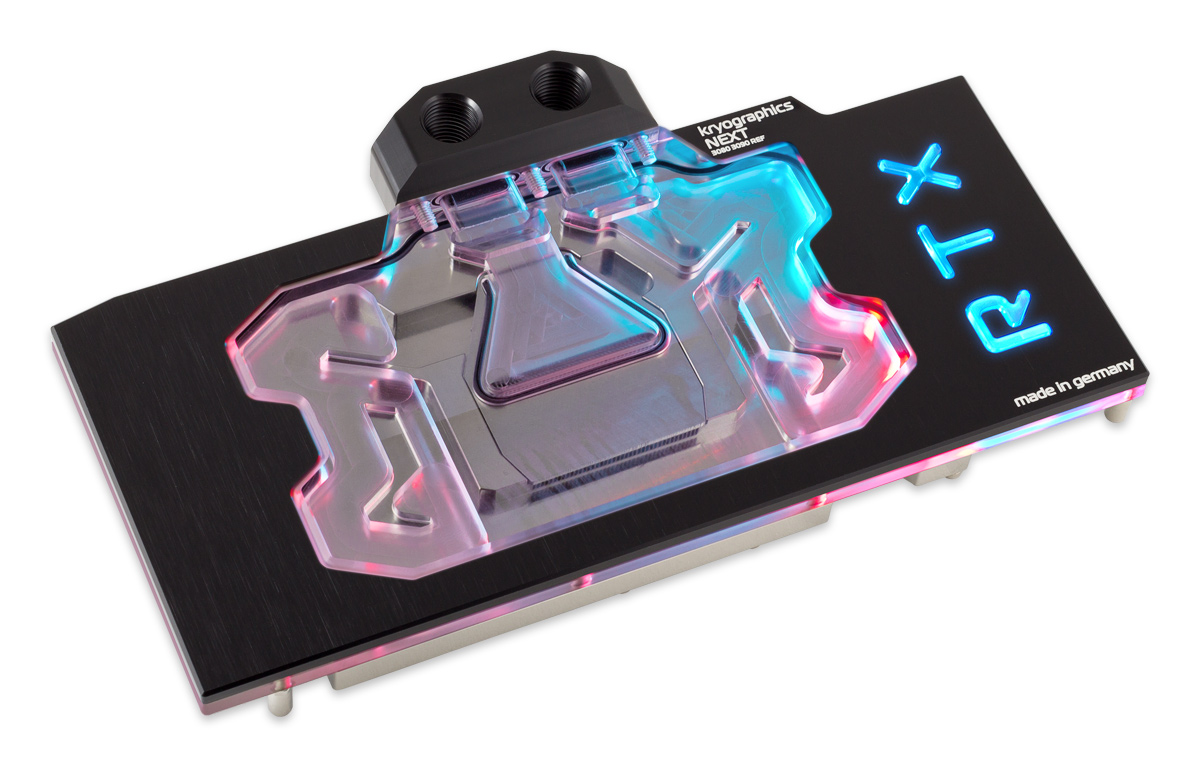

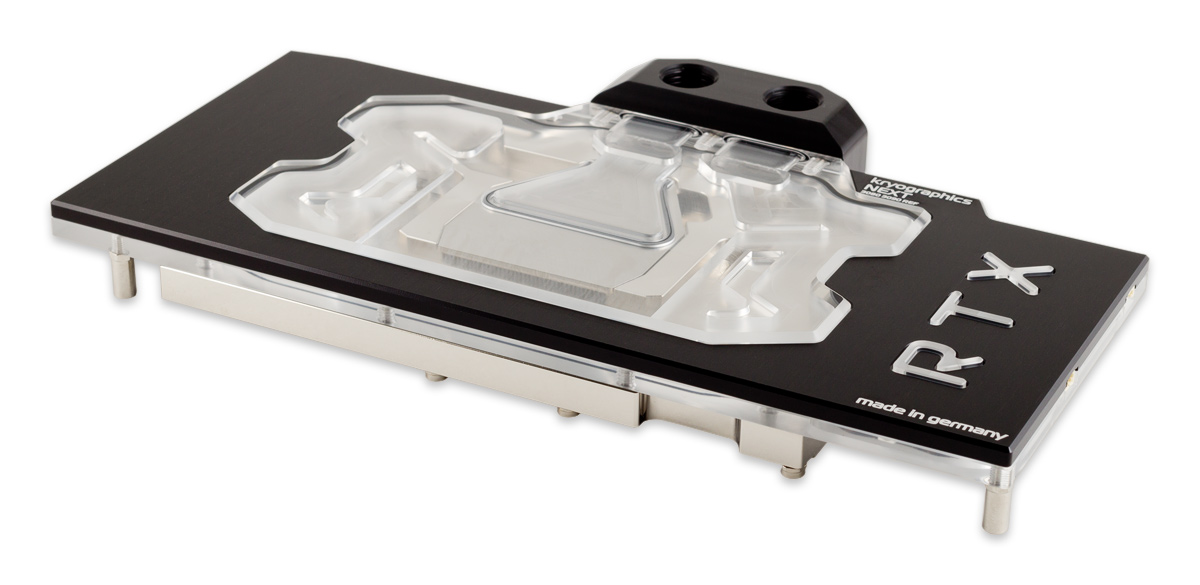

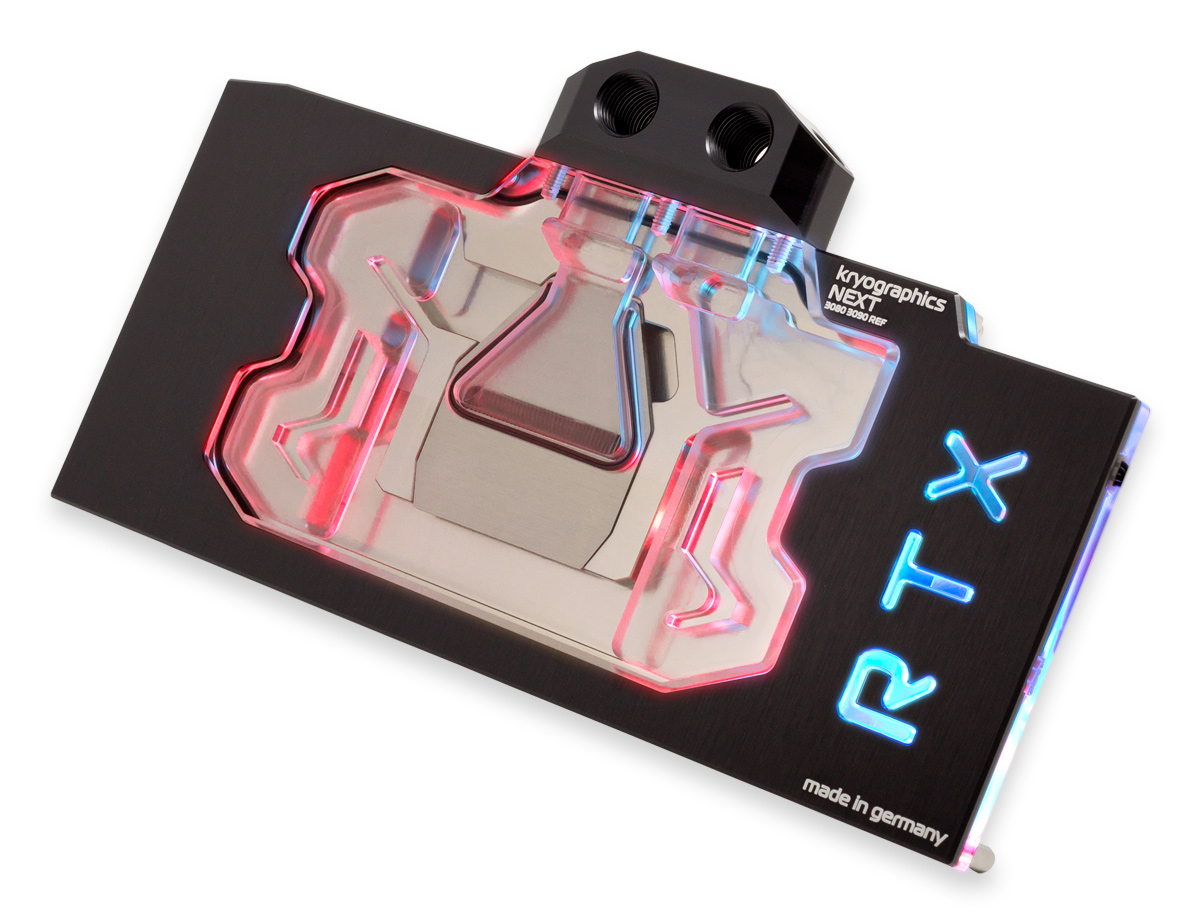

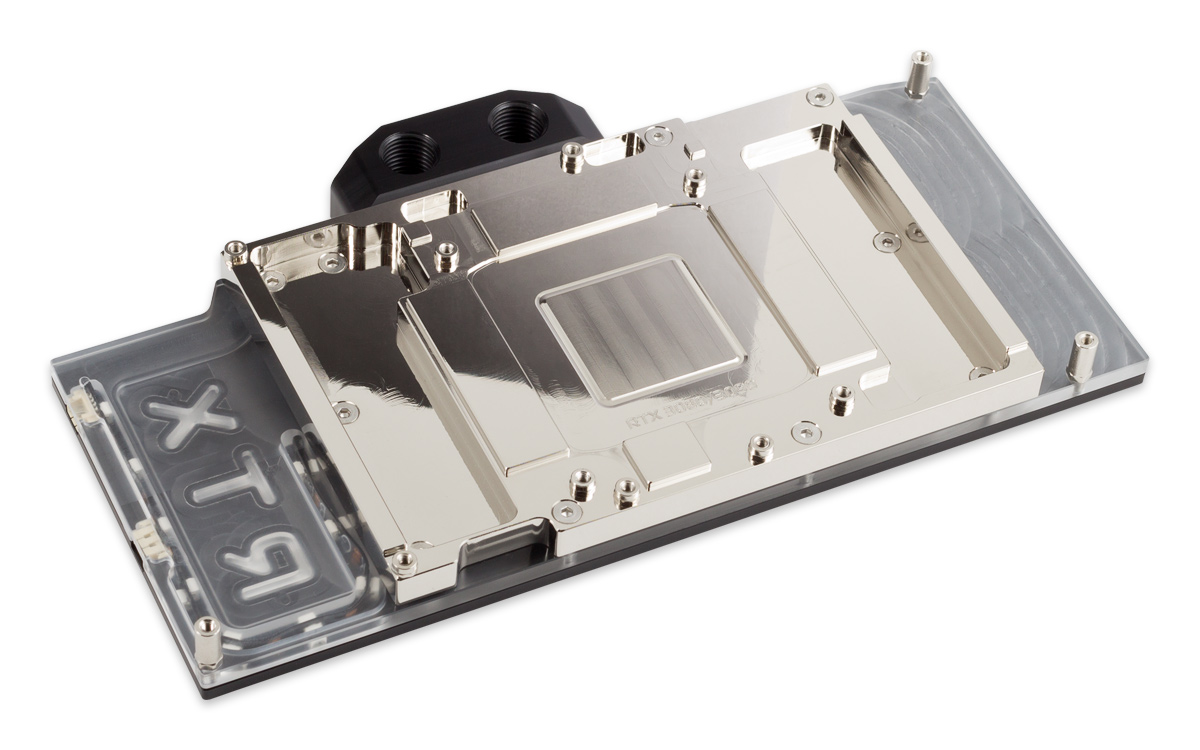

kryographics NEXT RTX 3080 / RTX 3090 vernickelte Ausführung

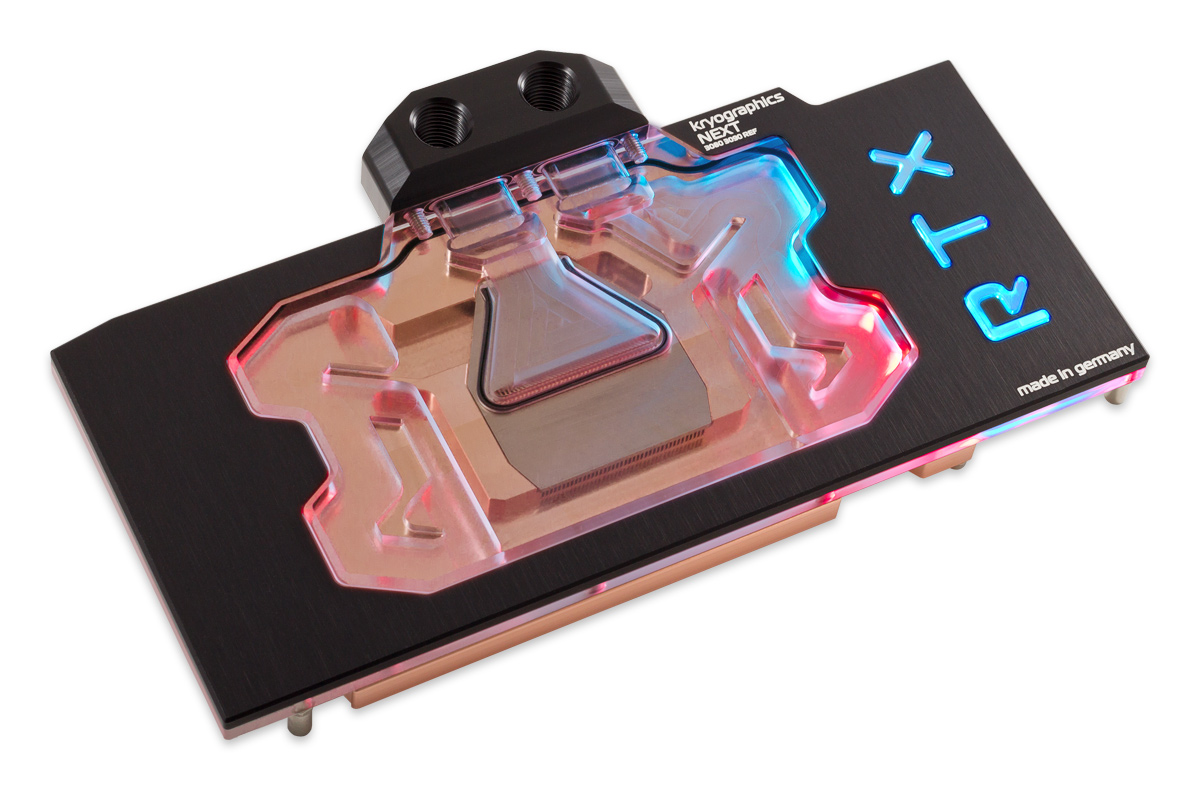

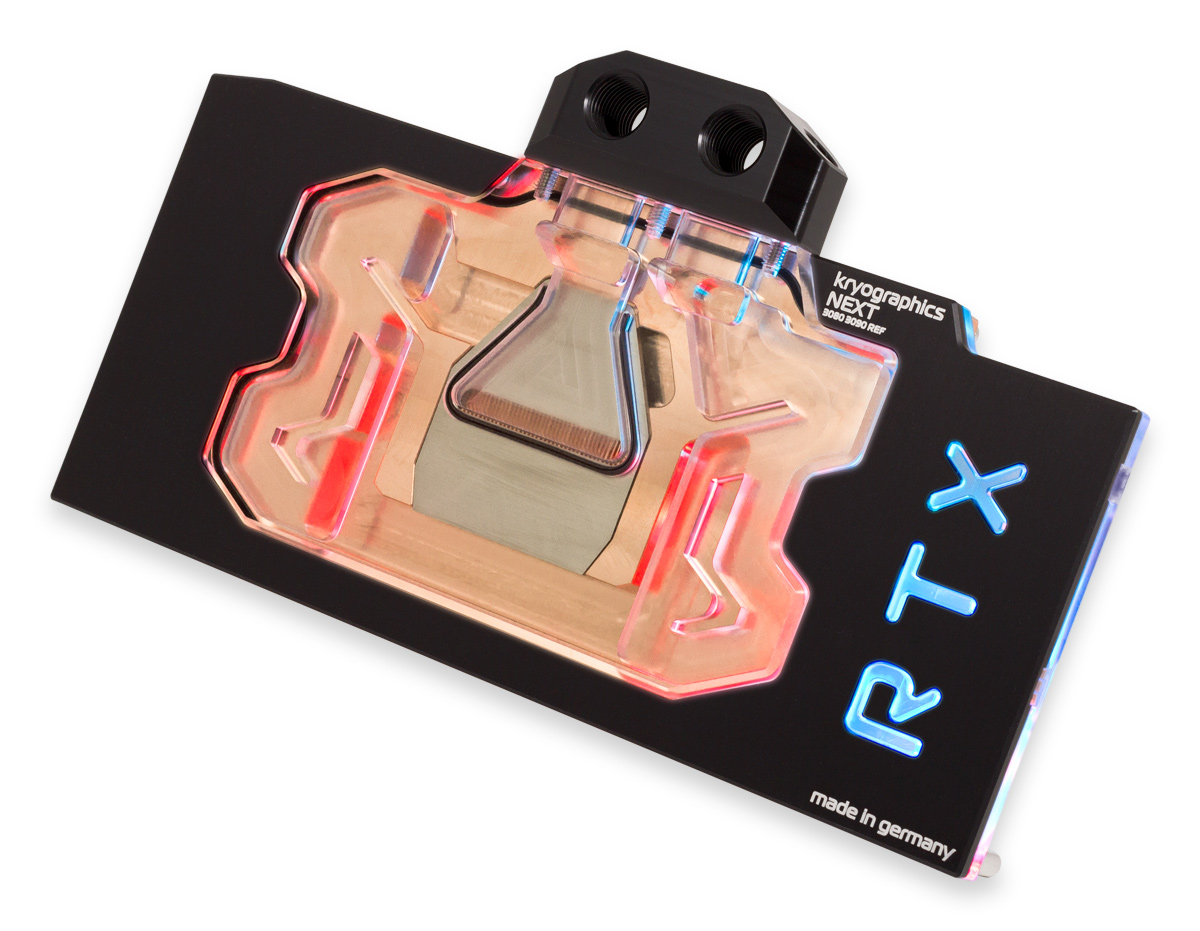

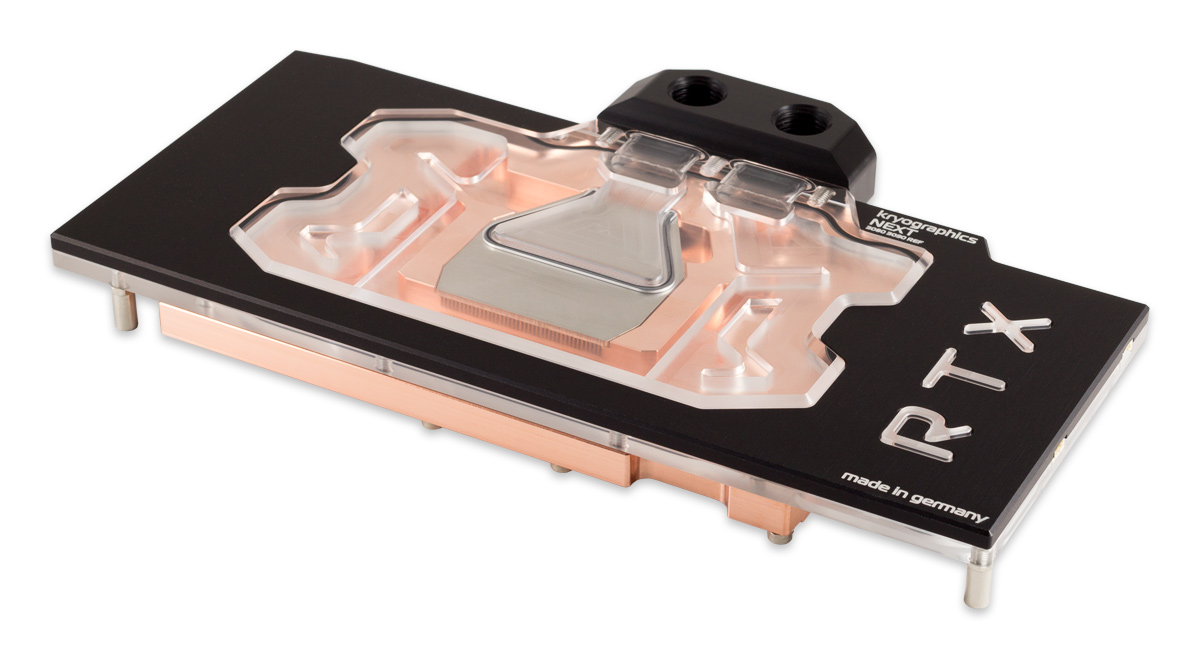

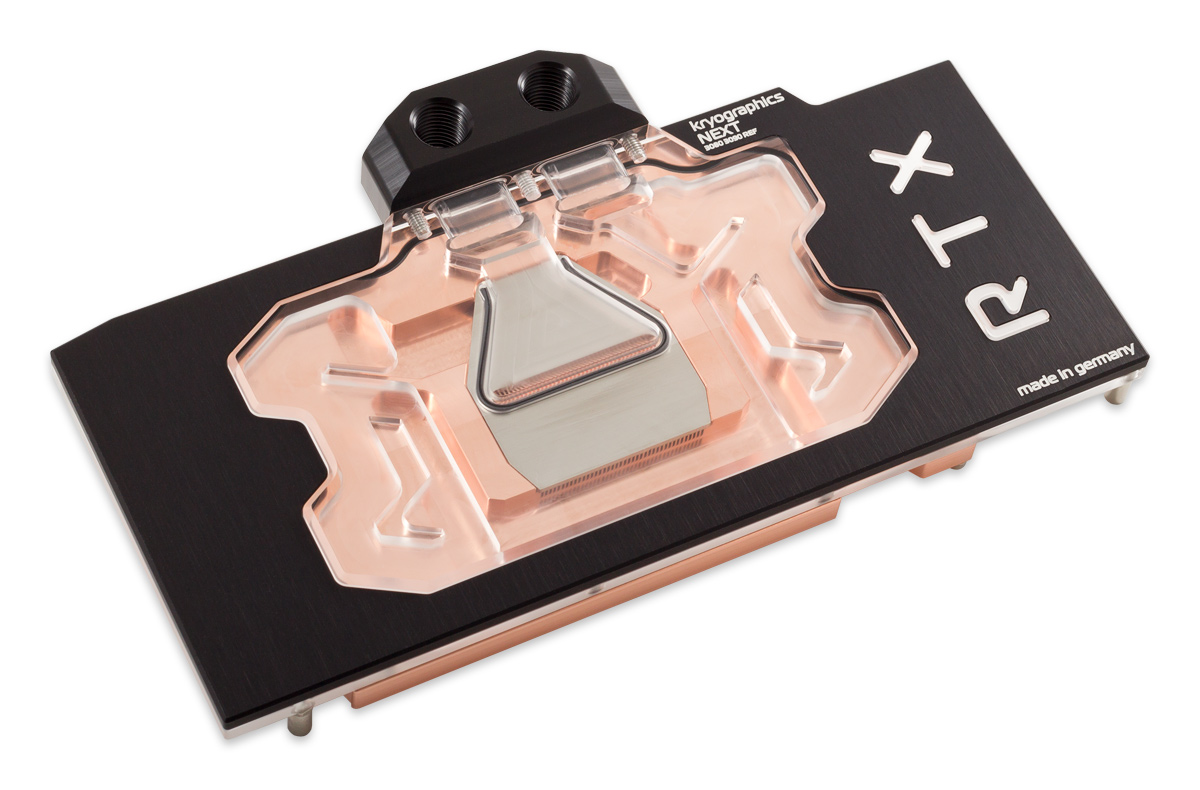

kryographics NEXT RTX 3080 / RTX 3090

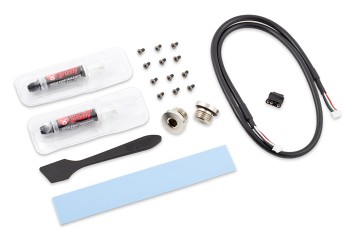

Zubehörsatz
NVIDIA hat neben der Founders-Edition eine Art Referenz-Platine für ihre Partner entwickelt. Der erste Kühler für die Ampere-Generation von uns, der kryograhics NEXT 3080 3090 REF ist auf diese Platinen ausgerichtet. Einige Board-Partner haben das NVIDIA Design vollständig übernommen, andere haben es geändert oder die Platinen länger ausgeführt. Der kryographics NEXT passt auch auf viele angepasste Platinen - auch wenn diese etwas länger sind.
Wir haben bereits parallel mit dem kryographics NEXT 3080 3090 STRIX einen Kühler für die Asus Strixx Karten im Angebot. Zudem wird ein speziell auf die ZOTAC TRINITY Karten angepasster Kühler folgen. Hier passt theoretisch auch der hier gezeigte kryographics NEXT 3080 3090 REF, deckt aber nicht das gesamte PCB ab.
Die Kühlstruktur der neuen kryogprahics wurde noch einmal gegenüber der vorherigen Generation vergrößert und der gesteigerten Leistung der GPU angepasst. Durch unsere hochgenaue Fertigung und eigene CNC-Fertigung sind wir zudem in der Lage die Kühler so exakt zu fertigen, dass wir GPU und RAM mit Wärmeleitpaste kühlen können. Dies hat entscheidende Vorteile beim leistungshungrigen GDDR6X RAM. Mit Wärmeleitpads wäre hier nur eine deutlich schlechtere Kühlung möglich.
Besonders viel Augenmerk haben wir einer optimalen Anpassung der GPU-Kontaktfläche gegeben. Im Gegensatz zu bisher gefertigten Kühlern ist diese bei den kryographics NEXT für die Ampere-Generation nicht mehr plan sondern konvex gestaltet. Dies sorgt in Verbindung mit den konkaven Dies der Ampere Generation für einen optimalen Wäremeübergang. Um dies zu erreichen wurden extra spezielle Werkzeuge hergestellt.
CNC gefräst, made in germany
Es sind die aufwändigsten Kühler, die wir für Grafikkarten bisher gefertigt werden - alle Bauteile werden hochgenau in unserer eigenen Fertigung in Deutschland CNC bearbeitet und aus hochwertigstem Material hergestellt. Die komplexe Bodenplatte wird dabei aus knapp 2kg Rohmaterial gefräst.
Der Kühler besteht aus einer Bodenplatte mit nochmals verbesserter GPU Kühlstruktur. Diese wird durch einen Deckel aus massivem Plexiglas GS abgedeckt, welcher von einem schwarz eloxierten Aluminiumgehäuse eingefasst ist. Alle Bauteile werden bei uns CNC gefertigt und entsprechen höchster Qualität - made in germany.
Beleuchtung für aufregende Effekte integriert - kompatibel zu vielen Mainboards mit adressierbaren LEDs
Integriert ist eine RGBpx LED-Beleuchtung, die mit allen unseren RGBpx Controllern angesprochen werden kann. Zusätzlich liegt ein Adapter für Mainboards mit Ausgang für digitale LEDs im Lieferumfang bei.
Die Kabel (IN/OUT) sind steckbar und von der Seite zugänglich. Die integrierte Beleuchtung besitzt 15 einzeln ansteuerbare digitale LEDs und bleuchtet neben dem gesamten Plexiglasdeckel auch ein in die Aluminiumabdeckung integriertes Logo.
Neu ist, dass auch die Anschlussterminals mit VISION jetzt einen RGBpx Ausgang besitzten und die Beleuchtung des Kühlers somit auch von diesen gesteuert werden kann.
Hoher Durchfluss und direkte Kühlung
Der Wasserfluss im Kühler wurde mit teilweise parallel durchflossenen Bereichen auf hohen Durchfluss und direkter Überspülung nahezu aller relevanten Bauteile optimiert.
Viele Optionen bei den Anschlussterminals
Die Terminals sind kompatibel zu der bisherigen kryographics Serie und somit können die bekannten SLI-Terminals weiter verwendet werden. Ein besonderes Highlight sind die VISION-Terminals mit integriertem OLED-Display und RGBpx. Die Gewinde sind wie immer in G1/4" ausgeführt.
Backplate mit aktiver Kühlung
Ebenfalls verfügbar ist eine Backplate mit der Option für aktive Kühlung durch unser patentrechtlich geschütztes Heatpipe-System zur Kühlung der Backplate.
Hier gibt es zwei Varianten, die jeweils für die 3080 bzw. 3090 ausgelegt sind. Bei der 3090 werden die RAM Module auf der Rückseite perfekt gekühlt.
Preise und Verfügbarkeit
Die Kupfer Version des kryograhics NEXT 3080 3090 REF ist für 145,90 Euro zu haben und die vernickelte Variante für 159,89 Euro. Die Auslieferung der Kühler beginnt ab morgen.
Und zum Schluss noch ein paar Fotos der Kühler.
kryographics NEXT RTX 3080 / RTX 3090 vernickelte Ausführung
kryographics NEXT RTX 3080 / RTX 3090
Zubehörsatz
Freitag, 6. November 2020, 12:39
Ist nur die Frage ob es dann einzeln zum Plexi ab geht oder man mit dne Schrauben dann das Plexi und Alu mit abhat und immer noch nicht trennbar weil verklebt? Oder obs dann einfach Sandwichmässig auseinander geht.sieht fast so aus als ob diese von hinten verschraubt wäre. Du musst also (vermutlich) den Block demontieren um den "Deckel" zu entfernen
Freitag, 6. November 2020, 14:38
Wir werden kommende Woche eine aktuelle Liste dazu verlinken. Bitte noch etwas Geduld.
Die EVGA FTW3 ist sicher eine interessante Karte - aber nicht unsere nächste Priorität.
Das freut mich sehr zu hören!
Hoffentlich ist für EVGA von Euch etwas im Angebot. Auch wenn es später wird.
Freitag, 6. November 2020, 17:54
Super Kühler für das Reference Design, gefällt mir sehr gut. Hat denn möglicherweise die Founders Edition Prioriät?Wir werden kommende Woche eine aktuelle Liste dazu verlinken. Bitte noch etwas Geduld.
Die EVGA FTW3 ist sicher eine interessante Karte - aber nicht unsere nächste Priorität.
Freitag, 6. November 2020, 19:04
Das ist gut dann steht dem weiß machen ja nichts im WegeDa ist nichts verklebt.
Gibts eigentlich auch schon Bilder wo das ganze montiert auf ner Karte ist? Besonders auch draufsicht auf den Vision Bildschirm wie das so wirkt und Spaltmaß vom PCB. Oder schickt mir einfach meinen bestellten Kühler dann mach ich ein Foto
Freitag, 6. November 2020, 19:12
@Shoggy
die Kühler sehen schon lecker aus!
Kann ich denn noch auf Antworten auf meine Fragen aus dem ersten Thread zu den Blöcken für die Ampere-Karten hoffen?
Viele Grüße, Dops
die Kühler sehen schon lecker aus!
Kann ich denn noch auf Antworten auf meine Fragen aus dem ersten Thread zu den Blöcken für die Ampere-Karten hoffen?
Zitat
Könntet Ihr bitte verbindliche Aussagen darüber machen, wie gross die aktive Backplate für die 3080 und die 3090 im Vergleich zur aktiven Backplate für eine 1080Ti ist und ob sich etwas bei der Größe des Terminal's getan hat? In meinem Gehäuse und auf meinem Board gehts um jeden Millimeter und ich kaufe ungern die Katze im Sack. Ein Millimeter dicker bzw. höher und ich kann das Netzteil nichtmehr montieren. Wenn die Heatpipe (und das Halteblech) ein paar Millimeter weiter zur Slotblende verschoben wurde, kann ich die aktive Backplate nicht verwenden, weil das Blech für die Heatpipe dann mit dem Fullcover-Kühler meines Mainboards kollidiert.
2.: Wird es einen Montageservice für den Block incl. Garantie und Gewährleistung alá KingMod geben? Das Gefrickel mit dem originalen Kühler und das montieren des Wakü-Blockes tu ich mir nichtmehr an.
Viele Grüße, Dops
Freitag, 6. November 2020, 20:03
Wäre sehr schade, wenn nichts für die 3090 FTW3 Ultra Gaming käme
Wir werden kommende Woche eine aktuelle Liste dazu verlinken. Bitte noch etwas Geduld.
Die EVGA FTW3 ist sicher eine interessante Karte - aber nicht unsere nächste Priorität.
Ist das hier nur eine Studie mit dem Display oder so wirklich zu haben? Genau so stelle ich es mir für die 3090 FTW3 Ultra Gaming vor
RE: NEU: kryographics NEXT RTX 3080 / RTX 3090 - Fotos und Updates
Samstag, 7. November 2020, 10:01
Über zwei Jahre nach Vorstellung der Pascal-Generation sind wir stolz unsere neuen Kühler der kryographics NEXT-Serie für die NVIDIA Ampere-Architektur vorstellen zu können.
Besonders viel Augenmerk haben wir einer optimalen Anpassung der GPU-Kontaktfläche gegeben. Im Gegensatz zu bisher gefertigten Kühlern ist diese bei den kryographics NEXT für die Ampere-Generation nicht mehr plan sondern konvex gestaltet. Dies sorgt in Verbindung mit den konkaven Dies der Ampere Generation für einen optimalen Wäremeübergang. Um dies zu erreichen wurden extra spezielle Werkzeuge hergestellt.
Ich finde die Anpassung des Kühlers an die von Igor erstmals ans Licht gebrachte Wölbung der GPU einzigartig. Das verspricht hervorragende Kühlung. Vielleicht kaufe ich mir angesichts dessen doch eine Strix, falls es für EVGA keine Angebote von Euch gibt.
Samstag, 7. November 2020, 10:21
das ist hier schon lange vorher passiert - das ist auch ein Grund warum man sich nicht nur auf die CAD Daten verlassen sollte sondern selbst messen muss. Werkzeuge müssen ja auch gebaut und getestet werden.Anpassung des Kühlers an die von Igor erstmals ans Licht gebrachte Wölbung der GPU einzigartig
